HWASHI 1000L IBC Tote Cage Welding Line IBC Cage Frame Production Line

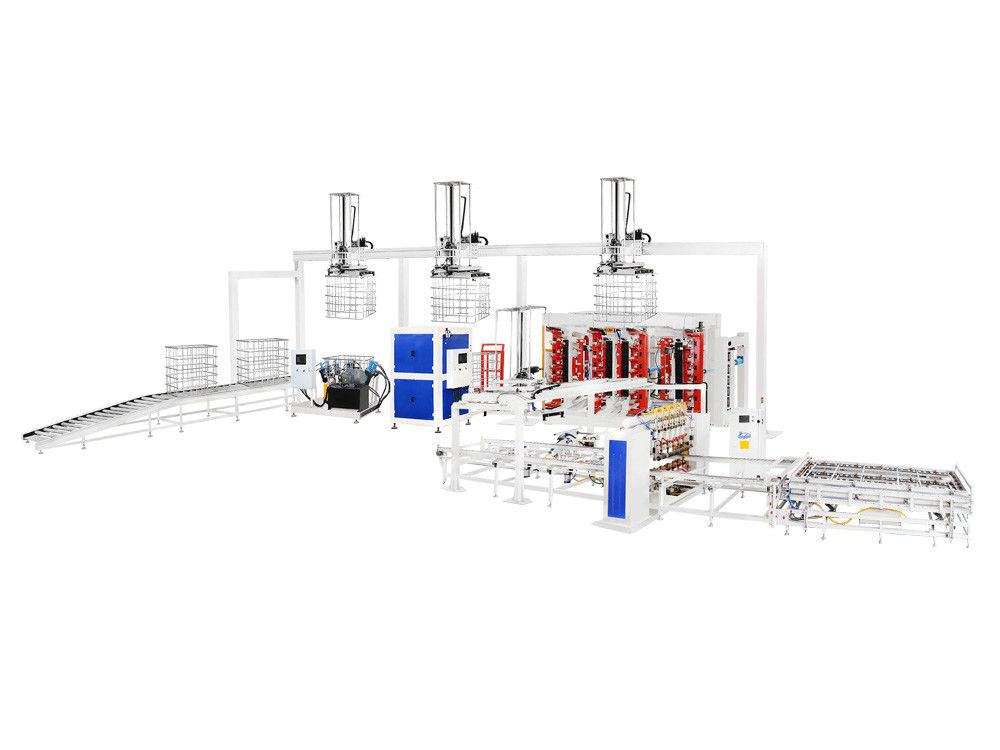

La linea di produzione di cornici per gabbie IBC è progettata appositamente per la fabbricazione automatizzata di cornici per gabbie IBC da 1000 litri.comprese le macchine automatiche per la fabbricazione di tubi, macchina di saldatura automatica a telaio, macchina di piegatura, macchina di fissaggio, macchina di foratura, macchina di saldatura automatica a valvole del serbatoio interno IBC, macchina automatica di prova delle perdite,e un sistema di pallettizzazione automatico.
La struttura della gabbia IBC è elaborata meticolosamente con tubi di acciaio galvanizzato, composta da venti barre verticali rotonde di diametro di diciotto millimetri, cinque barre orizzontali,una barra orizzontale a forma di PIl processo di produzione inizia con la saldatura dei tubi in una rete tubulare piana, che viene successivamente modellata in un telaio quadrato.e i fori sono forati nel tubo inferiore per il collegamento al telaio di baseLa linea di produzione può richiedere da cinque a otto operatori per eseguire l'intero processo.
La sequenza operativa si svolge come segue:
Fabbricazione di tubi:
La lavorazione dei tubi consiste nella saldatura e nel taglio dei tubi alla lunghezza richiesta utilizzando una fresatrice di tubi.e pressatura e piegatura dei tubi di base.
Macchine per la formazione di tubi lunghi Campione della macchina per la formazione di tubi lunghi
Macchine per la formazione di tubi corti Campione della macchina per la formazione di tubi corti
Processo di elaborazione della gabbia:
La fase di lavorazione del telaio di gabbia comprende la saldatura del telaio di maglia, la piegatura, la chiusura, il foramento, lo scarico,
saldatura del telaio del pallet, scarico del telaio del pallet, carico del pannello di base e fissaggio manuale delle viti per la gabbia e il telaio del pallet.

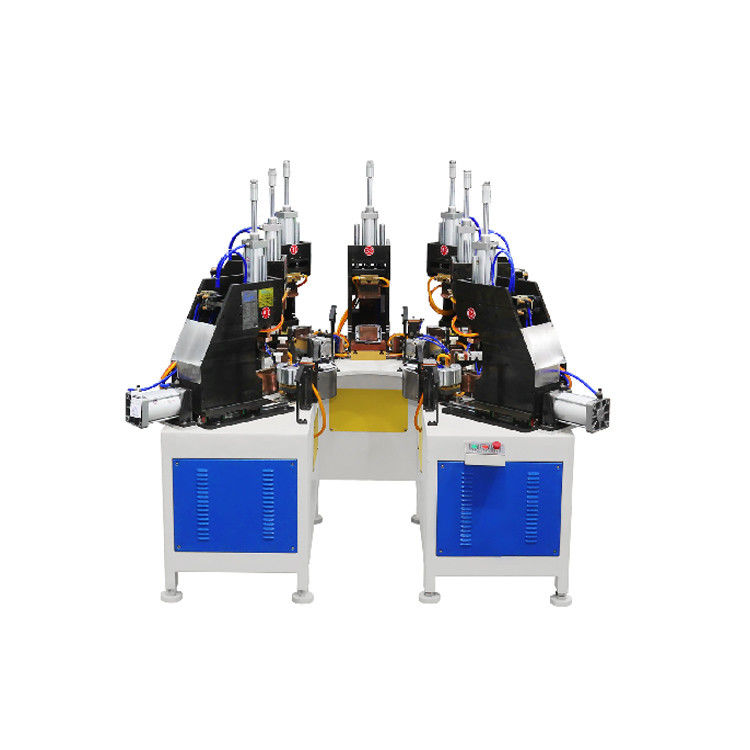

Macchina di saldatura automatica a sei teste IBC
La potenza di saldatura è progettata con 4 serie di sorgente di alimentazione MF DC. Può fare 6 punti di saldatura in una sola volta.un altro apparecchio può essere caricato con materiale. |
Griglia di tubo piatto e qualità della saldatura
La macchina di saldatura salderà il tubo in tipo a maglia piana. |

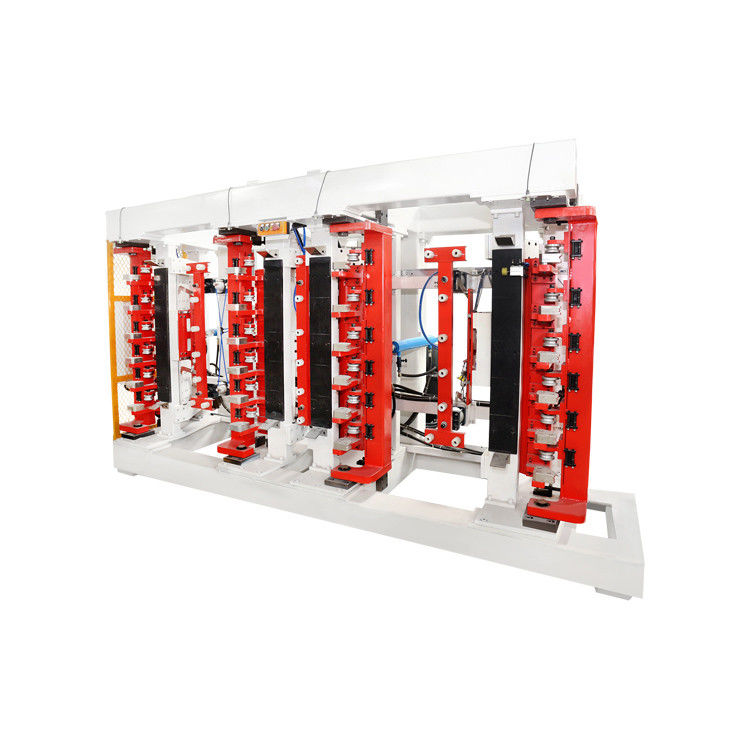

Macchina di piegatura a telaio IBC a doppia stazione verticale
La macchina di piegatura a doppia stazione a telaio a gabbia IBC è elaborata nel suo complesso per garantire un'elevata precisione di piegatura, un funzionamento stabile e un'elevata efficienza. |
Piega la rete piatta in forma quadrata
La macchina di piegatura piegherà la maglia piana in una cornice quadrata.
|

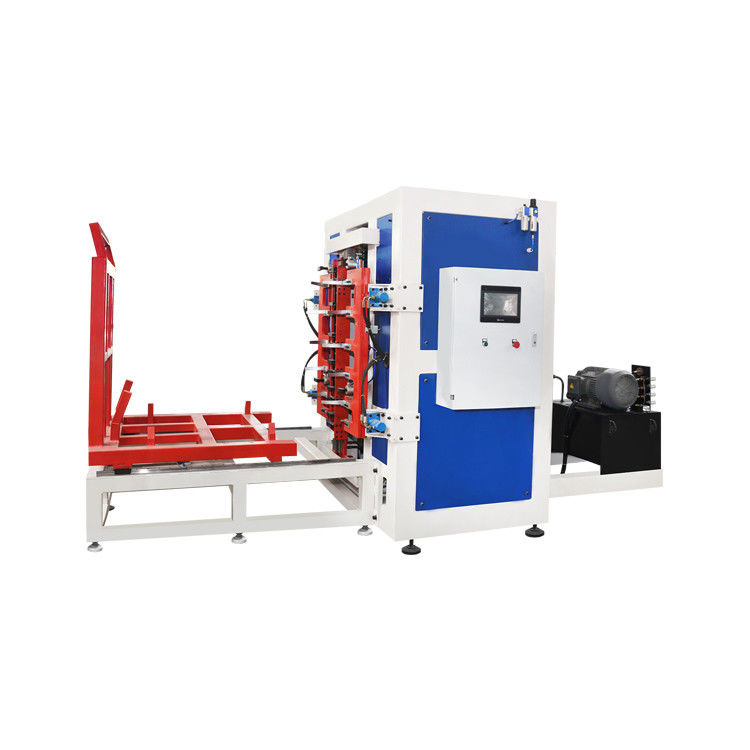

Macchina di bloccaggio del telaio della gabbia IBC
La macchina di chiusura del telaio della gabbia IBC è elaborata nel suo complesso, con elevata precisione di inserimento, grande rapidità di blocco, funzionamento stabile ed efficiente. |
Efficienza e qualità delle serrature
La macchina di bloccaggio blocca le estremità del telaio del tubo usando la forza idraulica.
|
IBC Cage Frame Hole Making e Punching Machine
La macchina per la realizzazione e la perforazione dei fori del telaio della gabbia IBC viene utilizzata per formare il foro sul telaio, in modo che il telaio completo possa essere fissato sul telaio di base. |
Efficienza e qualità della lavorazione dei buchi
La macchina per fare buchi e perforare utilizza la forza idraulica. Ci vorranno circa 25-30 secondi per completare il processo completo. |

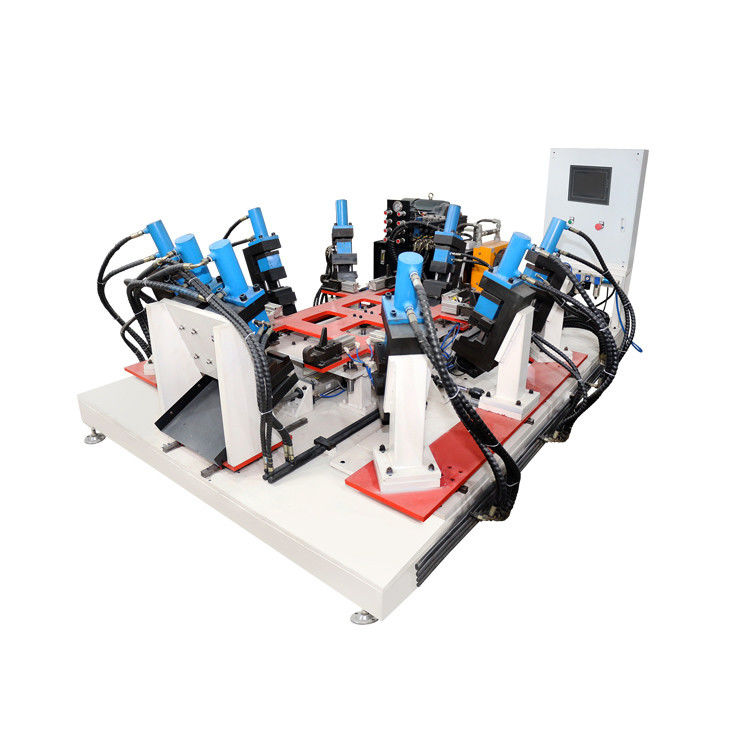

Macchina di saldatura a base di telaio IBC
Il progetto della macchina di saldatura del telaio base adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio base.La macchina farà la saldatura automaticamente. |
Prodotto finale del telaio di base
Possiamo aggiungere il dispositivo di carico e scarico automatico per la macchina di saldatura del telaio base secondo le vostre esigenze. |
Linea di rilevamento di IBC TOTE:
Passando al processo di rilevamento, l'assemblaggio del contenitore e della gabbia prevede il trasporto del contenitore, la saldatura delle valvole,
prova delle perdite, montaggio del contenitore con la gabbia, installazione manuale della bacchetta di trazione e impilamento finale del sacchetto IBC.
L'efficienza della linea di produzione varia da 50 a 125 secondi per gabbia.

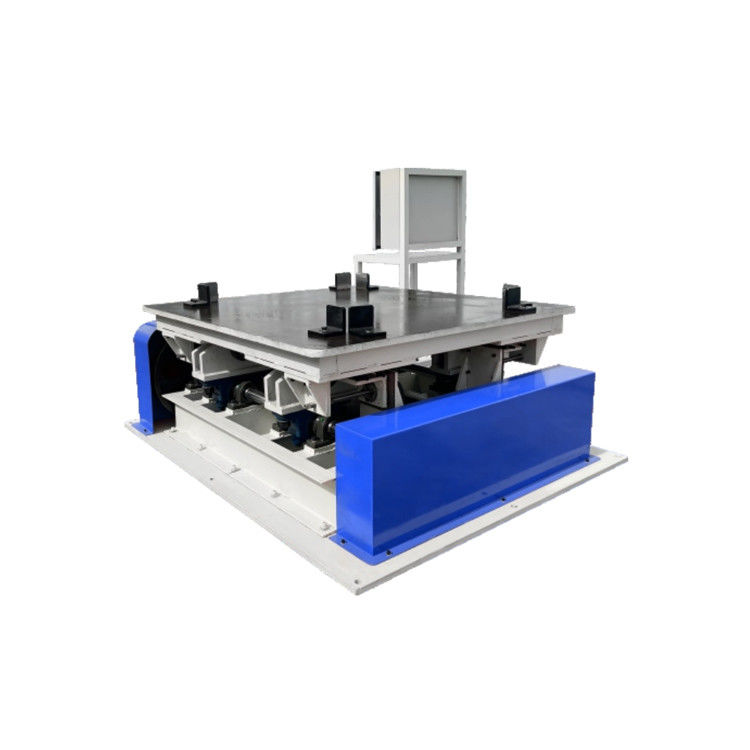

Macchina di prova delle perdite del serbatoio IBCMacchina di prova delle vibrazioni
Per una soluzione personalizzata su misura per le vostre esigenze specifiche, vi invitiamo a fornire disegni di prodotto e requisiti di capacità di produzione.Se la vostra preferenza è per un quadro di tubo rotondo o un quadro di tubo quadrato, calcoleremo il numero esatto di macchine necessarie in base alla vostra capacità e ai limiti di budget.ci impegniamo a fornire una soluzione tecnica dettagliata del prodotto e un preventivo.
La nostra stimata linea di produzione ha acquisito un riconoscimento mondiale, con esportazioni di successo in paesi come India, Russia, Turchia, Brasile, Cile e oltre.Se desiderate ulteriori informazioni o se avete domande specifiche, non esitate a contattare il nostro team, e saremo lieti di aiutarvi a raggiungere i vostri obiettivi di produzione.
