Maschera di saldatura a maglia automatica di tipo gantry

Saldatura a maglia automatica con riempimento automatico di filo per saldare diverse dimensioni di maglia


Descrizione della Wire Mesh Automatic Gantry Type Welding Machine With Automatic Wire Filling per la saldatura di diverse dimensioni di maglie

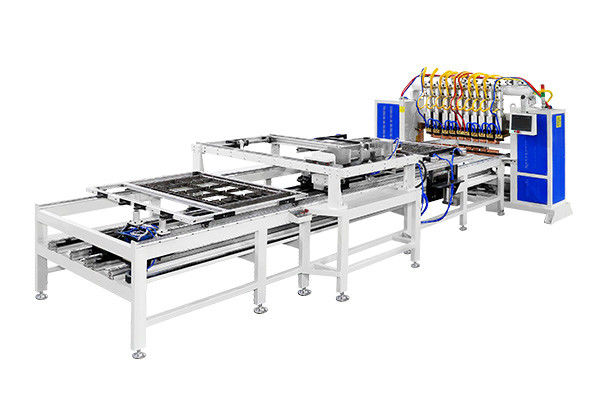

La macchina per la saldatura a punti di maglia di acciaio è una macchina di saldatura automatica multi-testa a maglia di tipo H.Adotta dieci elettrodi ed è dotato di sistema di alimentazione automaticoIl filo verrà abbassato automaticamente al dispositivo per ottenere un caricamento automatico completo, quindi eseguirà automaticamente l'alimentazione e la saldatura.Il suo dispositivo di alimentazione unidirezionale e a doppio strato può spostarsi avanti e indietro automaticamente per terminare la saldatura e la distanza di saldatura può essere impostata in modo casuale.. È adatto per la produzione a serie di maglie di filo con saldatura a punti multipli.
Il modo di saldatura è unidirezionale a doppio strato con 10 teste di saldatura. La larghezza di saldatura effettiva è 1200 mm mentre la lunghezza di saldatura effettiva è 1000 mm.Questa macchina è composta dal corpo principale della macchina, trasformatore di saldatura, dispositivo di azionamento pneumatico, elettrodi superiore e inferiore, dispositivo di riempimento automatico del filo, sistema di controllo elettrico, sistema di raffreddamento e sistema di controllo del funzionamento del PLC.

Concetto di progettazione di una macchina di saldatura a maglia automatica a grondaia con riempimento automatico di filo per saldare diverse dimensioni di maglia

1.Si adotta l'alimentazione a frequenza intermedia di seconda generazione, che risparmia più energia, è stabile e ha un migliore effetto di saldatura.

2Controllo PLC, interfaccia uomo-macchina per impostare i parametri.

3La testa di saldatura è progettata con un programma di regolazione indipendente della pressione dell'aria.

4La parte della trasmissione è stata sostituita dalla catena con il supporto.

Parametro:

Applicazione:

Questa attrezzatura è adatta per saldare condensatori a tubo Bondi su condensatori di distributori d'acqua, congelatori, frigoriferi e altre apparecchiature di refrigerazione.
