Casa > prodotti > IBC Tote Cage Welding Machine >
IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine

IBC Tote macchina automatica per fare buchi

IBC Tote Welded Wire Mesh Machine

Foro della struttura della gabbia di IBC che fa macchina

Luogo di origine:

Cina

Marca:

HWASHI

Certificazione:

CE/CCC/ISO

Numero di modello:

WL-SQ-MF160Kx6

Contattici
Richieda una citazione
IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine
IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine
Dettagli del prodotto
Nome del prodotto:
IBC Cage Frame Automatic Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine
Applicazione:
Cage IBC
Dimensione:
secondo i vostri prodotti
Condizione:
Nuovo
Garanzia:
12 mesi
Certificato:
CE/CCC/ISO
Vita di servizio:
8-10 anni
Termini di trasporto & di pagamento
Quantità di ordine minimo
1 set
Prezzo
Negoziabile
Imballaggi particolari
pacchetto in legno degno del mare
Tempi di consegna
7-30 giorni lavorativi dopo aver ricevuto il pagamento
Termini di pagamento
L/C, T/T, MoneyGram
Capacità di alimentazione
50 serie al mese
Prodotti correlati
Buon prezzo Hwashi IBC Cage Frame Hole Making Machine Automatic Production Line in linea Video

Hwashi IBC Cage Frame Hole Making Machine Automatic Production Line

Ottenga il migliore prezzo
Buon prezzo Hwashi IBC Maschina di saldatura a telaio di fondo del serbatoio in linea Video

Hwashi IBC Maschina di saldatura a telaio di fondo del serbatoio

Ottenga il migliore prezzo
Buon prezzo Bulk Container IBC Cage Tank Frame Production Line Welding Equipment Machine in linea Video

Bulk Container IBC Cage Tank Frame Production Line Welding Equipment Machine

Ottenga il migliore prezzo
Buon prezzo Macchina elettrica di saldatura a gabbia per IBC 50Hz controllo PLC 225KVA in linea Video

Macchina elettrica di saldatura a gabbia per IBC 50Hz controllo PLC 225KVA

Ottenga il migliore prezzo
Contattici
+8613380655800
marketing@hwashi.com
Contatto ora
Descrizione di prodotto

IBC Cage Frame Automatic Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 0

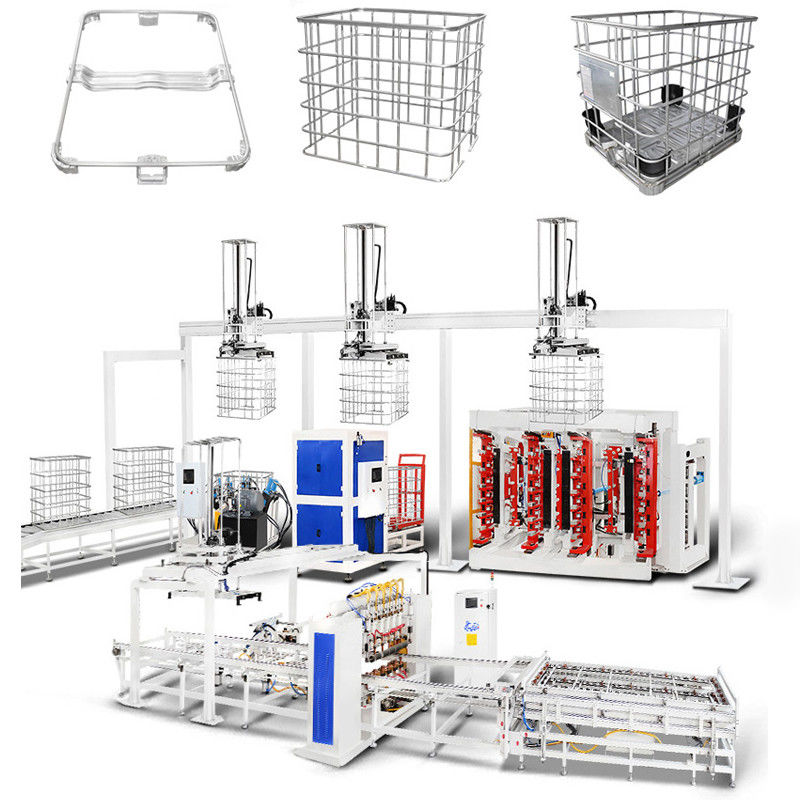

Descrizione Linea di produzione automatica IBC Cage Frame

IlLinea di produzione automatica di telaio di gabbia IBC è utilizzato principalmente per la fabbricazione del telaio della gabbia IBC. È composto da una saldatrice automatica del telaio della gabbia, un braccio meccanico di scarico delle maglie, un tavolo di rotazione, una macchina automatica per piegare il telaio,macchine di bloccaggio, macchina per fare buchi e per perforare, linea di produzione automatica braccio meccanico mobile.L'operatore ha solo bisogno di fare il carico del materiale per la macchina di saldatura telaioInoltre possiamo dotare la linea di una macchina di saldatura automatica del telaio di base e di un braccio meccanico di scarico automatico per il telaio di base.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 1IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 2

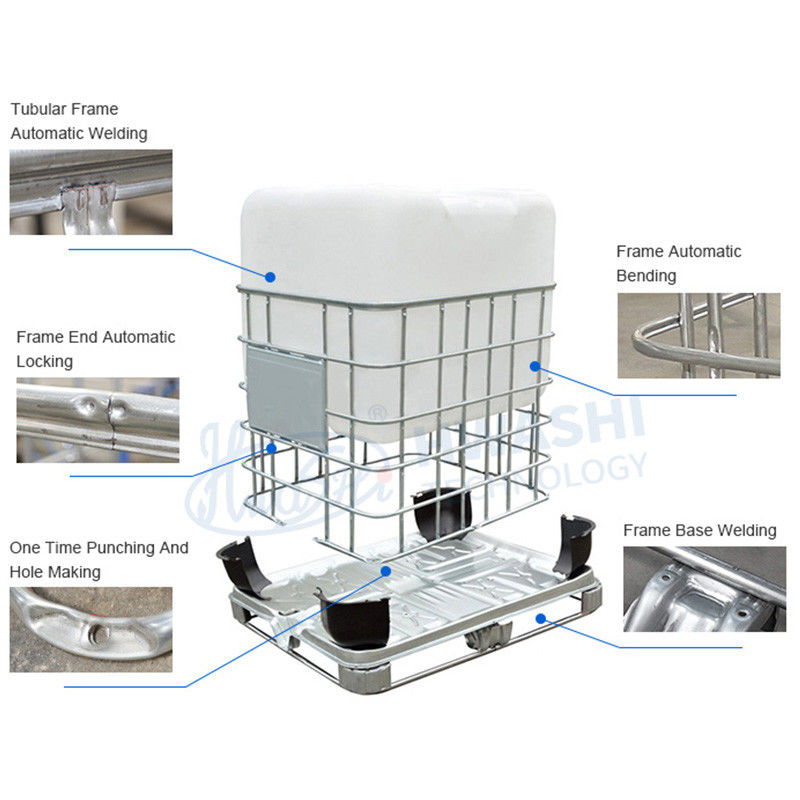

Processo di esecuzione Il Linea di produzione automatica IBC Cage Frame:

Saldatura del telaio tornitura bloccaggio perforazione scarico saldatura del telaio base carico del telaio base viti manuali per telaio base e telaio esterno

Macchine di saldatura per serbatoi IBC

Saldatrice per telaio di serbatoio IBC, piegatricemacchine- Chiuso.macchine"Puntura a buco"macchineSaldatura del telaio di basemacchinel'insieme completo delle attrezzature di produzione.
IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 3




Macchina di saldatura automatica a sei teste IBC
La potenza di saldatura è progettata con 4 serie di sorgente di alimentazione MF DC. Può fare 6 punti di saldatura in una sola volta.un altro apparecchio può essere caricato con materiale.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 4




Griglia di tubo piatto e qualità della saldatura
La macchina di saldatura salderà il tubo in tipo a maglia piana.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 5



Macchina di piegatura a telaio IBC a doppia stazione verticale
La macchina di piegatura a doppia stazione a telaio a gabbia IBC è elaborata nel suo complesso per garantire un'elevata precisione di piegatura, un funzionamento stabile e un'elevata efficienza.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 6



Piega la rete piatta in forma quadrata

La macchina di piegatura piegherà la maglia piana in una cornice quadrata.
IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 7



Macchina di bloccaggio del telaio della gabbia IBC
La macchina di chiusura del telaio della gabbia IBC è elaborata nel suo complesso, con elevata precisione di inserimento, grande rapidità di chiusura, funzionamento stabile ed efficiente.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 8

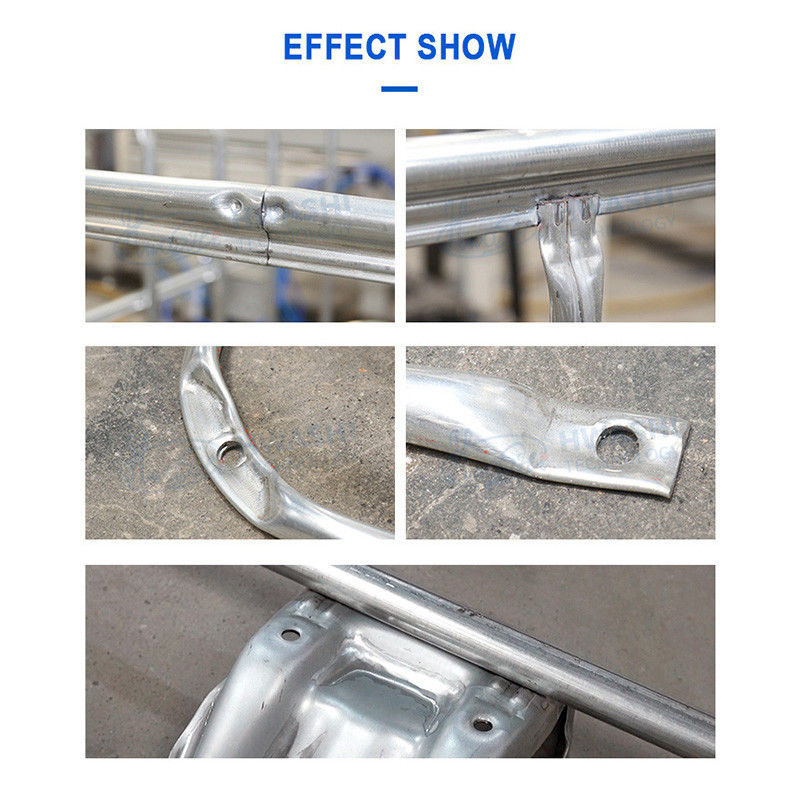

Efficienza e qualità delle serrature
La macchina di bloccaggio blocca le estremità del telaio del tubo con la forza idraulica.
IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 9



IBC Cage Frame Hole Making e Punching Machine
La macchina per la realizzazione e la perforazione dei fori del telaio della gabbia IBC viene utilizzata per formare il foro sul telaio, in modo che il telaio completo possa essere fissato sul telaio di base.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 10



Efficienza e qualità della lavorazione dei buchi
La macchina per fare buchi e perforare utilizza la forza idraulica.
IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 11



Macchina di saldatura a base di telaio IBC
Il progetto della macchina di saldatura del telaio base adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio base.La macchina farà la saldatura automaticamente.
IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 12



Prodotto finale del telaio di base
Possiamo aggiungere il dispositivo di carico e scarico automatico per la macchina di saldatura del telaio base secondo le vostre esigenze.L'efficienza di saldatura è di circa 15-20 sec/pc.



Il Macchina di produzione automatica IBC Cage Frame

Descrizione della macchina di saldatura a telaio di gabbia IBC

La macchina di saldatura a telaio a gabbia IBC è progettata con precisione e dispone di quattro serie di avanzate fonti di alimentazione MF DC.

Questa sofisticata progettazione consente l'esecuzione simultanea della saldatura in sei punti diversi, mostrando una notevole capacità di multitasking.L'introduzione di un alimentatore a doppio strato per apparecchiature migliora l'efficienza operativa mentre un apparecchio è attivamente coinvolto nel processo di saldatura, l'altro può caricare i materiali senza soluzione di continuità, garantendo un flusso di lavoro continuo e semplificato.

L'apparecchio di saldatura trasforma senza soluzione di continuità i tubi in una caratteristica configurazione a maglia piatta, garantendo saldature di forza e qualità senza pari.Il processo di saldatura viene completato in modo efficiente in circa 50 secondi, sottolineando sia la velocità che la precisione nella fabbricazione di ciascuna maglia piana.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 13IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 14

IBC Cage Base Frame Welding Machine campione di IBC Cage Base Frame Welding Machine



Caratteristiche del Macchina di saldatura a base di telaio IBC

Efficienza di saldatura: 50 secondi/pc
Fonte di saldatura: 4 serie Fonte di alimentazione MF DC
Opzione piattaforma di alimentazione: singolo strato o doppio strato
Opzione di sistema di scarico: scarico manuale o scarico automatico del braccio meccanico





DescrizioneMacchina di piegatura a telaio IBC a doppia stazione verticale

La macchina di piegatura a telaio IBC a doppia stazione verticale subisce una lavorazione completa per garantire non solo un'elevata precisione nella piegatura, ma anche operazioni stabili e una notevole efficienza.

La macchina di piegatura trasforma sapientemente la rete piatta in un telaio squadrato con precisione.Il processo di piegatura in circa 20-25 secondi evidenzia l'efficienza e la capacità di produzione rapida della macchina.

Per garantire l'angolo di piegatura si utilizza un fascio di piegatura lavorato CNC.

Ogni stampo sulla trave di piegatura può essere regolato verso l'alto e verso il basso per circa 3 mm per aumentare l'intervallo di piegatura.

La progettazione dello stampo a 120 gradi rendeva ogni angolo di piegatura più liscio.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 15IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 16

Macchina di piegatura a telaio IBC a doppia stazione verticale campione di macchina di piegatura a telaio IBC a doppia stazione verticale



Parametro tecnico di La macchina di piegatura del telaio IBC a doppia stazione verticale

Articolo 2 Dati
Metodo di piegatura Quattro colonne che si piegano contemporaneamente
Dimensione di piegatura 1200+1000 mm (tolleranza ±5 mm)
Metodo di carico Manuale o automatico
Efficienza di piegatura 25-30 secondi
Forza di piegatura Fabbricazione a caldo
Numero di operatore richiesto

Manuale: 1 persona       Automatico: 0





Parametro tecnico della macchina di chiusura del telaio della gabbia IBC

Articolo 2 Dati
Altezza di lavoro massima 1200 mm
Metodo di carico

Manuale: inserimento e carico manuali

Automatico: inserimento e caricamento automatici
Forma della serratura L'esterno è rotondo e l'interno è backtoothed (customizzato)
Efficienza di chiusura 25-30 secondi
Forza di blocco Idraulica+Pneumatica
Numero di operatore richiesto

Manuale: 1 persona        Automatico: 0



DescrizioneIBC Cage Frame Hole Making e Punching Machine

La macchina per la realizzazione e la perforazione dei fori del telaio della gabbia IBC viene utilizzata per formare il foro sul telaio, in modo che il telaio completo possa essere fissato sul telaio di base.

                                                 IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 17

IBC Cage Frame Hole Making e Punching Machine



                                  IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 18

Campioni Della macchina per fare buchi e perforare il telaio



Caratteristiche Della macchina per fare buchi e perforare il telaio
La macchina per fare buchi e perforare il telaio utilizza una forza idraulica.
1. Teste di pressatura con stampo di pressatura
2Stazione idraulica
3Pannello di localizzazione della testa da pugno.



Parametro tecnico della macchina per perforare e fare buchi

Articolo 2 Dati
Dimensione di lavoro massima 1200 x 1000 mm (tolleranza ± 5 mm)
Metodo di carico Manuale/automatico
Forma di punzonatura Personalizzato
Efficienza del pugno 30-35 secondi
Forza di colpo Idraulica+Pneumatica
Numero di operatore richiesto

Manuale: 1 persona   Automatico: 0



DescrizioneMacchina di saldatura a base di telaio IBC
Il progetto della macchina di saldatura del telaio base adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio base.L'operatore ha solo bisogno di caricare e scaricare il prodotto.La macchina farà la saldatura automaticamente.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 19     IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 20

IBC Cage Base Frame Welding Machine campione di IBC Cage Base Frame Welding Machine


Caratteristiche della macchina di saldatura a base di gabbia IBC:
1Il progetto adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base.
2Il pallet saldato verrà scaricato automaticamente, la macchina farà la saldatura automaticamente.
3. Adotta 3 serie di potenza MF DC 250KVA. La macchina aiuta ad aumentare la qualità del prodotto e il tasso di produzione, abbassare il costo di produzione.
4Risolvere il problema della qualità instabile della saldatura causata dal lavoro manuale.



Parametro tecnico della macchina di saldatura a base di gabbia IBC

Nome del prodotto Linea di produzione di cornici IBC Stile riga singola / fila doppia
Larghezza massima di saldatura 1200 mm Lunghezza massima di saldatura 4250 mm
Marchio Hwashi Colore blu/giallo/su misura
Potenza equipaggiata 350 kVA/400 kVA Luogo del prodotto Provincia dello Zhejiang, Cina
Voltaggio 3p 380V Materiale tubi galvanizzati
Tessile del tubo 1-2 mm Classe di servizio 20%
Diametro del tubo 14-20 mm Frequenza 50 Hz/60 Hz
metodo di caricamento dei tubi manuale/2 lavori Dimensione del cavo ≥ 70 mm3
capacità di lavoro 350-450 ((480-550) pezzi/8 ore dimensione del tubo d'aria G1
domanda di lavoro 2-3 lavori Dimensione del tubo dell'acqua G1 1/4



DescrizioneMacchine di piegatura automatica di tubi

La pressione automatica del tubo, la contrazione e la doppia flessione per il telaio IBC TOTES è una macchina speciale personalizzata per la lavorazione del tubo di base IBC.Pressione idraulica di tubiNon è necessario alcun operatore per aumentare notevolmente il tasso di produzione e risparmiare manodopera.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 21IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 22

Macchina di piegatura automatica di tubi campione della macchina di piegatura automatica di tubi



DescrizioneMacchina di prova delle perdite del serbatoio IBC

Il serbatoio IBC verrà consegnato alla macchina di prova delle perdite tramite una linea trasportatrice.Il prodotto non qualificato verrà espulso dalla linea automaticamente.- elevato livello di automazione e elevata precisione delle prove di perdite.

                          IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 23

Macchina di prova delle perdite del serbatoio IBC

                                  IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 24

                                                             linea di trasporto                                   prova visiva



Parametro tecnico della macchina di prova delle perdite del serbatoio IBC

Io...Articolo Parametro tecnico
Requisito di potenza 380V 50H z 12KW
Metodo di alimentazione Automatico/manuale
Metodo di rilevamento Determinazione della pressione differenziale + rilevazione visiva
Fonte di pressione Pressione dell'aria
Efficienza del rilevamento 55-75 anni



DescrizioneMacchina di prova delle vibrazioni

La macchina di prova delle vibrazioni del serbatoio IBC può simulare l'ambiente di prova guidando la piattaforma a vibrare su e giù attraverso il motore.


IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 25

Macchina di prova delle vibrazioni

Caratteristiche del Macchina di prova delle vibrazioni:
1) È stata adottata la prova di simulazione delle vibrazioni verso l'alto e verso il basso.
2) La macchina adotta l'interfaccia uomo-macchina + modalità di programmazione PLC, elevato grado di automazione.
3) È possibile impostare il tempo di prova e la frequenza di vibrazione in base alle proprie esigenze.



Dati tecniciIlMacchina di prova delle vibrazioni:

Item Dati tecnici
Requisito di potenza 380V 50Hz 18KW
Potenza del motore 15 kW
Numero di cornici di prova 2 pezzi (2000 kg)
Tempo di prova 0 a 1 ora
Intervallo di ampiezza 25 mm±5%
Intervallo di frequenza 2-5Hz (100-300 giri/min)
Dimensione della piattaforma 1200x1200 mm



Altre macchine connesse alla linea di produzione automatica di IBC Cage Frame

DescrizioneMacchine per la formazione di tubi lunghi

La macchina di formazione del tubo lungo è una macchina speciale personalizzata per l'elaborazione del tubo IBC. Può ottenere l'alimentazione automatica completa del tubo, il restringimento della fine del tubo, la pressione idraulica del tubo,e processo di scarico automaticoNon è necessario alcun operatore, questo aiuta ad aumentare notevolmente il tasso di produzione e risparmia manodopera.

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 26

Macchine per la formazione di tubi lunghi

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 27       IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 28

Campioni di macchine per la formazione di tubi lunghi



Parametro tecnico della macchina per la formazione di tubi lunghi

Articolo 2 Parametro
Diametro del tubo Tubo rotondo di 18 mm (su misura)
Fonte pressante Fabbricazione a caldo
Numero del segno di pressione 20
Funzione di riduzione - Sì, sì.
Numero di elaborazione di ogni volta 2 pezzi
Efficienza 12-15 secondi/2 pezzi



Descrizione della macchina per la formazione di tubi corti

La macchina di formazione automatica del tubo corto è una macchina speciale personalizzata per la lavorazione del tubo IBC. Può ottenere l'alimentazione del tubo completamente automatica, la formazione e il taglio dell'estremità del tubo, la pressione idraulica del tubo,e processo di scarico automaticoNon è necessario alcun operatore, questo aiuta ad aumentare notevolmente il tasso di produzione e risparmia manodopera.



IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 29     IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 30

Macchine per la formazione di tubi corti                                   Campione della macchina per la formazione di tubi corti



Parametro tecnico della macchina per la formazione di tubi corti

Articolo 2 Parametro
Diametro del tubo Tubo rotondo di 18 mm (su misura)
Fonte pressante Fabbricazione a caldo
Numero del segno di pressione 8
Funzione di riduzione - Sì, sì.
Numero di elaborazione di ogni volta 2 pezzi
Efficienza 12-15 secondi/2 pezzi

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 31

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 32

IBC Cage Frame Hole Making Machine IBC Tote Automatic Welded Wire Mesh Machine 33



Etichette：

Linea di produzione della struttura della gabbia di IBC

Macchina piegatubi della struttura di IBC

IBC Tote Cage Welding Machine

Invii la vostra indagine direttamente noi

Telefono：86-755-84567286
Email：marketing@hwashi.com
Chi siamo
Profilo aziendale
Giro della fabbrica
Controllo di qualità
Mappa del sito
eventi
notizie
Casi
Guangdong Hwashi Technology inc.
La società Hwashi è un'impresa ad alta tecnologia specializzata in tutti i tipi di soluzioni di saldatura a resistenza automatica personalizzate e soluzioni robotiche.
Otterremo appena possibile indietro voi.
Norme sulla privacy Buona qualità della Cina Macchina della saldatura a punti Fornitore. © di Copyright 2024-2025 hwashiwelding.com . Tutti i diritti riservati.
