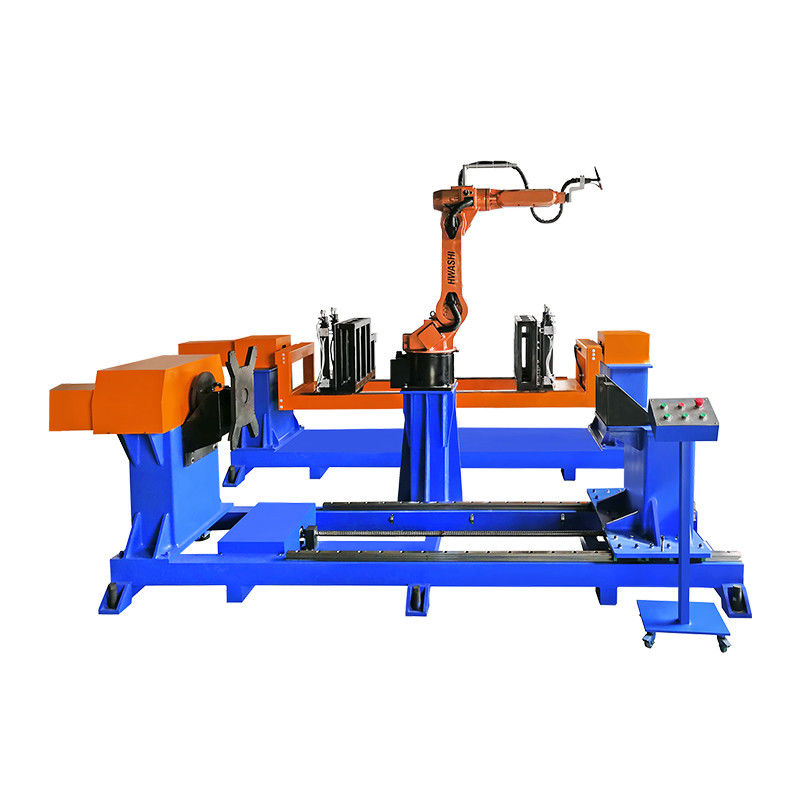

Hwashi Nuova condizione Batteria Energy Storage Cabinet Saldatura automatica e stazione di rettifica Robot Case

Cassa robot della stazione di rettifica Hwashi

Cassa per robot della stazione di rettifica automatica di saldatura

Nuovo deposito di energia della batteria

Luogo di origine:

Cina

Marca:

HWASHI

Certificazione:

CE/CCC/ISO

Contattici

Richieda una citazione

Dettagli del prodotto

Colore:

blu

DOF:

Modalità di guida:

Servoazionamento CA

Efficace carico (chilogrammi):

Precisione di posizionamento di ripetizione (millimetri):

± 0.05

Gamma di moto (°):

±360

Max Speed (°/S):

270

Raggio commovente (millimetri):

893

durata di vita:

8-10 anni

nome:

Hwashi Nuova condizione Batteria Energy Storage Cabinet Saldatura automatica e stazione di rettifica

Termini di trasporto & di pagamento

Quantità di ordine minimo

1 set

Prezzo

US $12800.00 / Set

Imballaggi particolari

pacchetto di legno del mare

Delivery Time

7-30 working days after received your payment

Payment Terms

L/C, T/T

Supply Ability

50 sets per month

Prodotti correlati

Video

Blue HWASHI Saldatura Robot Stazione Compatta Piccole Dimensioni Dedicato Arco Saldatura Robot

Ottenga il migliore prezzo

Video

HWASHI 165KG Robot di carico utile per attrezzature di saldatura a punti di resistenza a cassetti in acciaio mite

Ottenga il migliore prezzo

Video

Unità di robot di saldatura TIG per la macchina di saldatura per armadi di acciaio inossidabile

Ottenga il migliore prezzo

Video

Robot di saldatura industriale 6 assi Robot Mig Tig Robot di saldatura per tubi di scarico

Ottenga il migliore prezzo

Contattici

+8613380655800

marketing@hwashi.com

Contatto ora

Descrizione di prodotto

Descrizione del prodotto

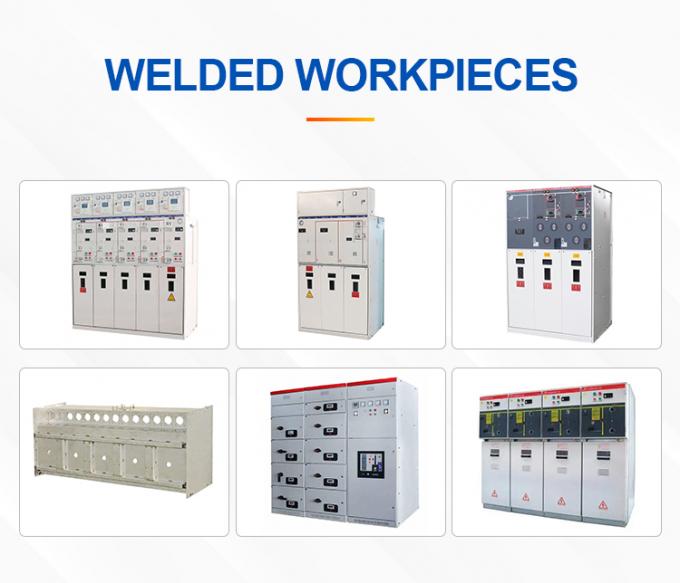

Caso del robot di saldatura per armadi di accumulo di energia per batterie Hwashi, robot per armadi di controllo, saldatura automatica e stazione di smerigliatura

Hwashi Nuova condizione Batteria Energy Storage Cabinet Saldatura automatica e stazione di rettifica Robot Case 0

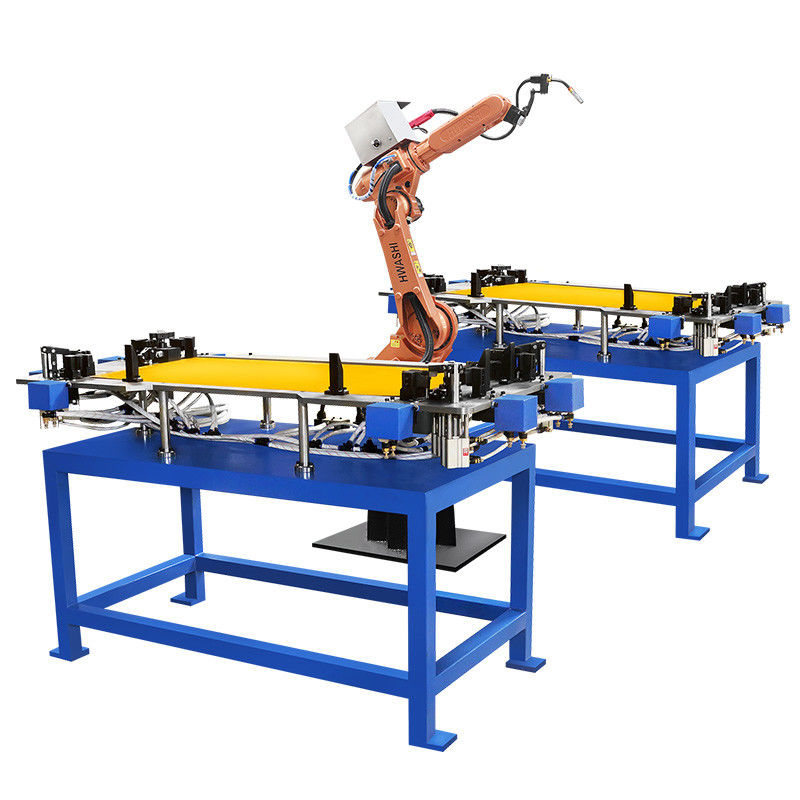

Il robot di saldatura HWASHI è compatto, di piccole dimensioni ed è un robot di saldatura ad arco dedicato. Questo robot, dotato di saldatrici di marchi internazionali, può ottenere una saldatura stabile, accedere a un percorso di saldatura ad alta precisione, ridurre il ciclo di saldatura, con elevata precisione di posizionamento ripetuto, funzionamento rapido, stabilità del processo di saldatura, elevata consistenza della saldatura e può ridurre il ciclo di sostituzione del prodotto, il corrispondente investimento in attrezzature. Ampiamente utilizzato nel settore della saldatura di metalli per automobili e accessori, motocicli e accessori, macchinari di ingegneria e altri settori.

1. Migliorare l'intensità del lavoro dei lavoratori, può lavorare in ambienti dannosi.

2. Ridurre il ciclo di preparazione della produzione, ridurre gli investimenti aziendali.

3. Stabilizzare e migliorare la qualità della saldatura dei pezzi.

4. Riduzione dei requisiti per le competenze operative dei lavoratori.

5. Funzionamento semplice, comodo per gli utenti.

◆Introduzione alla proposta◆

Questa proposta include due set di stazioni robotizzate. Una stazione per robot di saldatura (compresi saldatore MIG e saldatore TIG), una stazione per robot di smerigliatura dotata di smerigliatrice a controllo di forza. In tale progettazione, il lavoratore deve solo eseguire il carico e lo scarico manuale del prodotto, la macchina eseguirà automaticamente la saldatura e la smerigliatura. Per il prodotto n. 4 del disegno, poiché le dimensioni sono troppo grandi, non suggeriamo di saldarlo o smerigliarlo in questo sistema.

Condizione

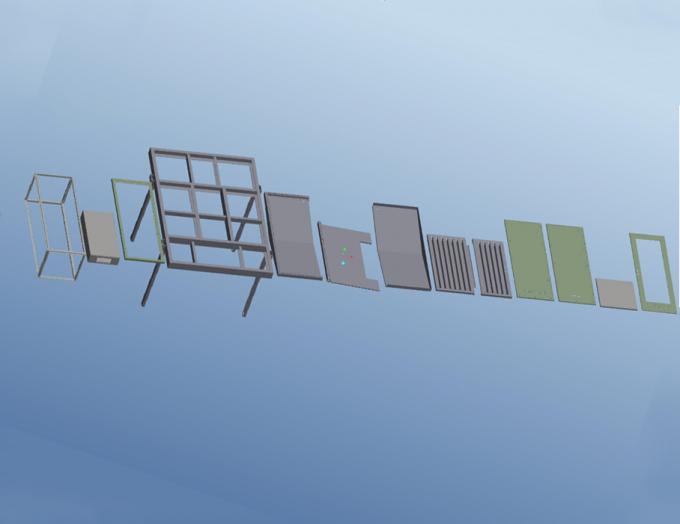

1. Ci sono 13 diversi tipi di prodotti in totale (come da immagine da sinistra a destra, 13 campioni in totale).

2. Ad eccezione del prodotto n. 4, la dimensione è 3100 mm x 2100 mm, la dimensione del resto dei prodotti è entro 2300 mm x 1000 mm.

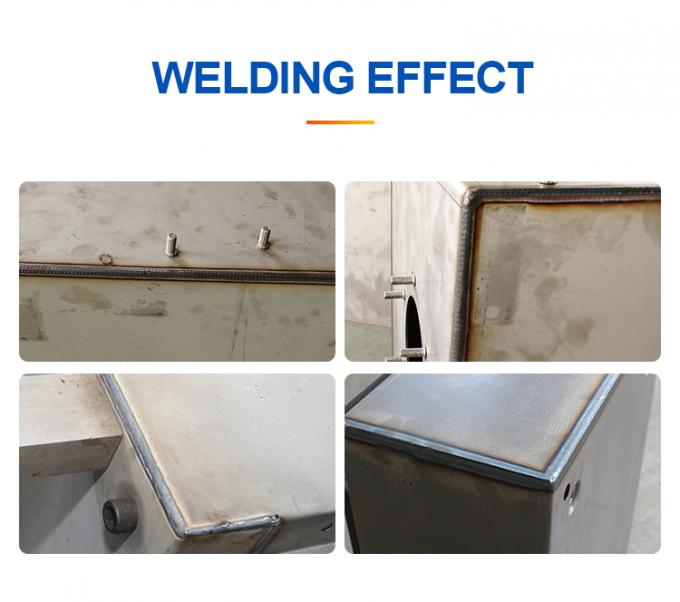

Robot di saldatura

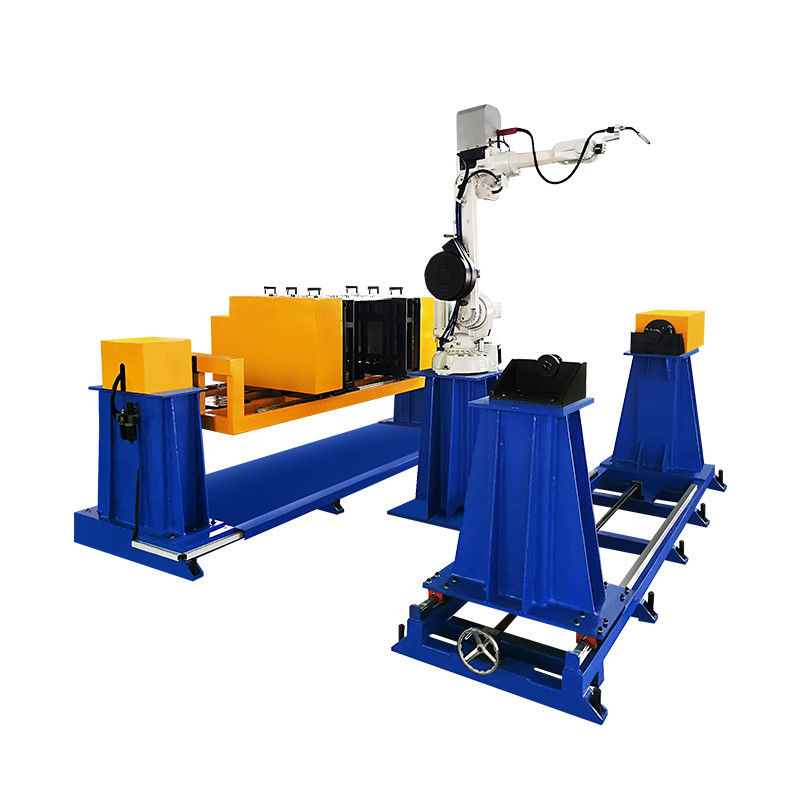

La stazione di saldatura è composta da un robot di saldatura e da un saldatore MIG e TIG. La guida scorrevole aiuterà il robot a muoversi per garantire che ogni angolo possa essere saldato.

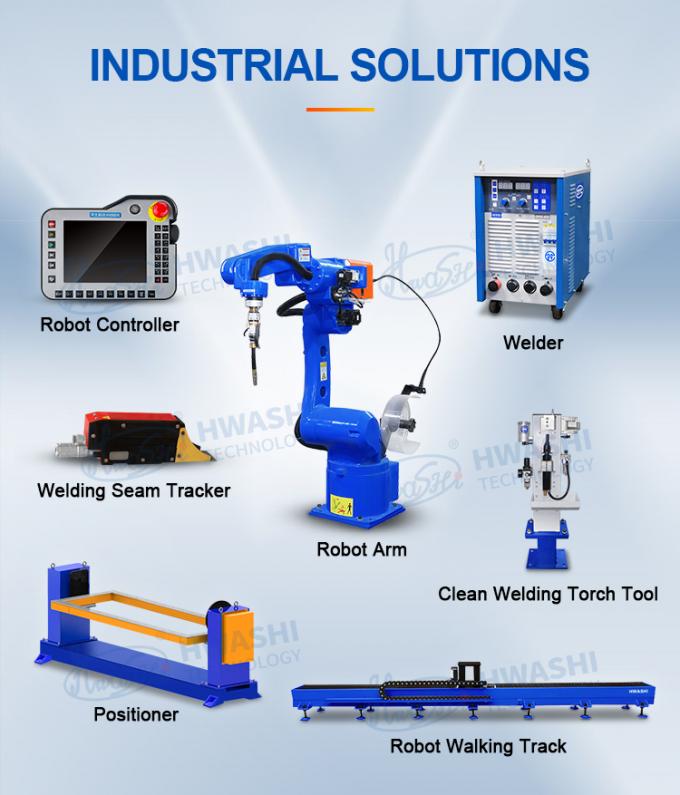

Composizione 1. Robot di saldatura a 6 assi HS-R6-08: 1 set 2. Controller robot: 1 set 3. Saldatrice MIG OTC: 1 set 4. Saldatrice TIG Panasonic: 1 set 5. Guida scorrevole da 3 m: 1 set 6. Posizionatore di rotazione a un asse: 2 set 7. Sensore anticollisione per pistola di saldatura: 1 set 8. Pulitore per pistola di saldatura: 1 set 9. Dispositivi di fissaggio (in base ai disegni forniti, saranno necessari 9 set di dispositivi di fissaggio. 18 pezzi di dispositivi di fissaggio in totale.)

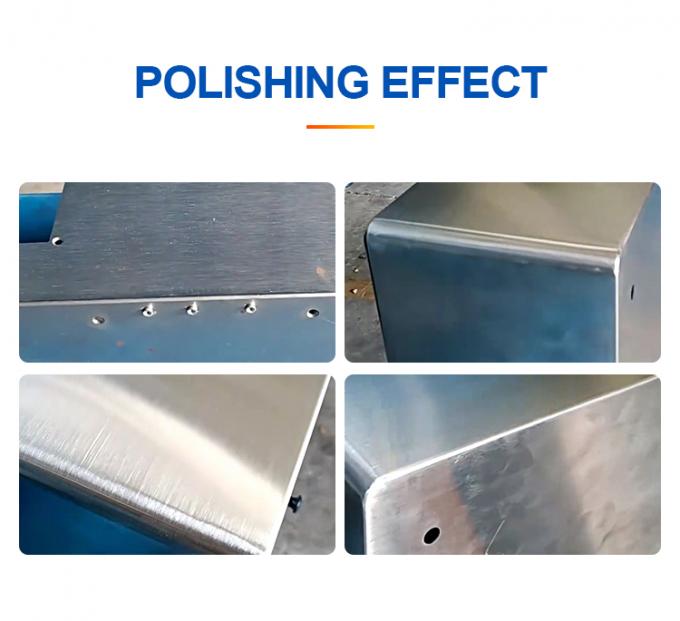

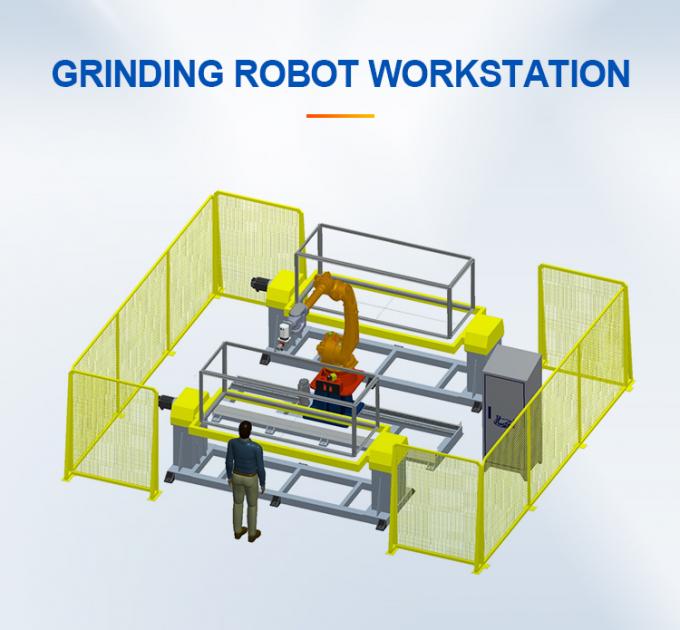

Robot di smerigliatura

La stazione di smerigliatura è composta da 1 set di robot HS-R6-20 dotato di smerigliatrice. La forza di smerigliatura può essere controllata per garantire diverse situazioni di smerigliatura. Inoltre, diminuirà la difficoltà di programmazione. Il robot si muoverà sulla guida scorrevole per garantire che ogni angolo possa essere smerigliato.

Composizione 1. Robot a 6 assi HS-R6-20: 1 set 2. Controller robot: 1 set 3. Smerigliatrice a controllo di forza: 1 set 4. Guida scorrevole da 3 m: 1 set 5. Posizionatore di rotazione a un asse: 2 set 6. Sensore anticollisione: 1 set 7. Dispositivi di fissaggio: (in base ai disegni forniti, saranno necessari 9 set di dispositivi di fissaggio. 18 pezzi di dispositivi di fissaggio in totale.)

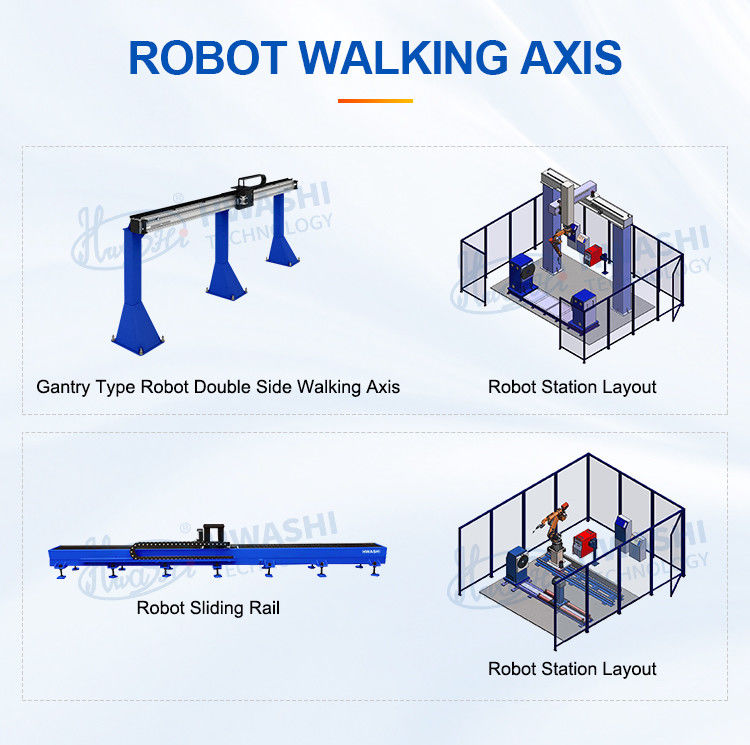

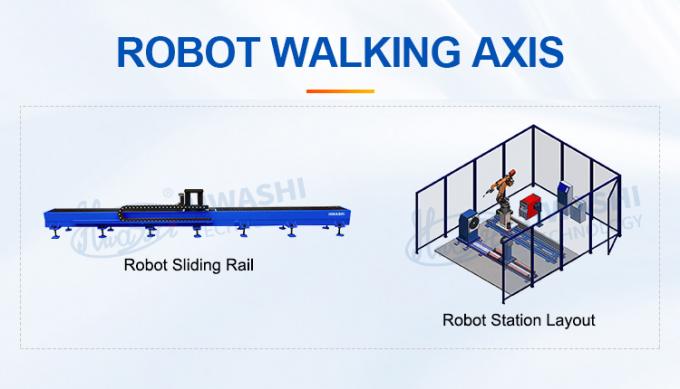

Fornire il 7° asse della macchina personalizzata

1. Aumentare l'area di lavoro del robot per risolvere gli svantaggi dell'area di lavoro limitata causata dall'intervallo di movimento limitato del robot. 2. Installazione della guida scorrevole del robot: il robot può camminare da solo o camminare con l'alimentatore di saldatura e l'armadio di controllo del robot abbinati nel loro insieme in base alle condizioni di lavoro in loco dei clienti. 3. Meccanismo di protezione speciale per prevenire spruzzi di saldatura o polvere nell'aria che causeranno un impatto negativo sulle parti di precisione. 4. Per adattarsi alle diverse condizioni di diversi clienti, essere in grado di eseguire diverse configurazioni e installazioni per il cliente.

Scenario di applicazione del prodotto

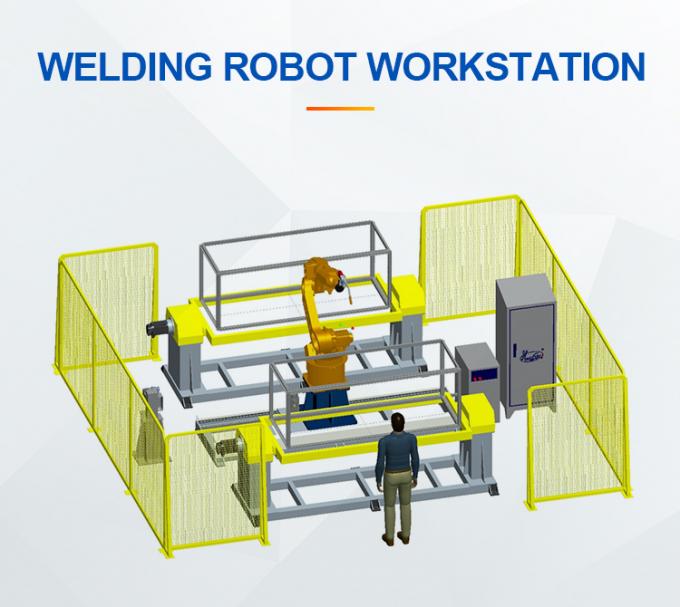

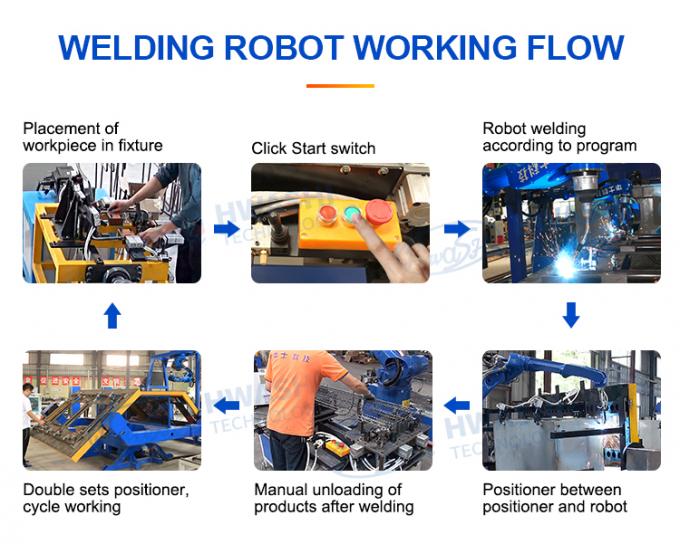

Flusso di lavoro

1) Caricamento manuale del pezzo sul dispositivo di fissaggio nella posizione 1 della stazione; 2) Avviare la saldatura; 3) Il robot e la saldatrice eseguiranno la saldatura sul pezzo in base al programma preimpostato; 4) Saldatura completata; 5) Mentre la stazione 1 è in fase di saldatura, la stazione 2 viene caricata e fissata il pezzo in modo sincrono. Due stazioni lavorano alternativamente. 6) Lavoro ciclico

CARATTERISTICHE PRINCIPALI

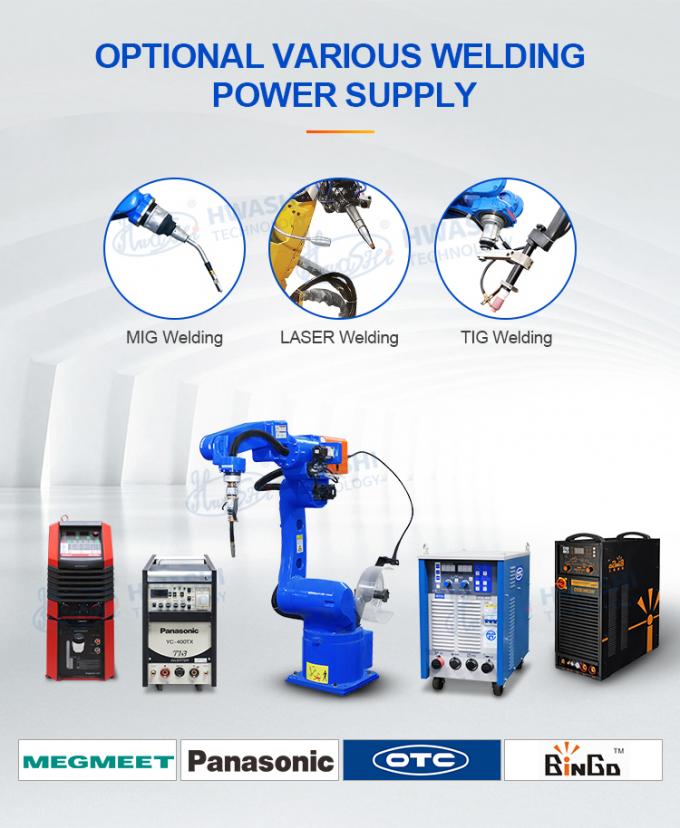

I robot a sei assi offrono la massima area di lavoro e possono essere installati da più angolazioni per migliorare la flessibilità del sistema. Il braccio meccanico può installare vari tipi di torce di saldatura. È possibile abbinare varie fonti di alimentazione di saldatura per soddisfare diverse esigenze di saldatura e realizzare vari processi di saldatura.

Processi di saldatura robotizzata

I robot HWASHI offrono la massima area di lavoro e possono essere installati da più angolazioni per migliorare la flessibilità del sistema. Il braccio meccanico può installare vari tipi di torce di saldatura. È possibile abbinare varie fonti di alimentazione di saldatura per soddisfare diverse esigenze di saldatura e realizzare vari processi di saldatura.

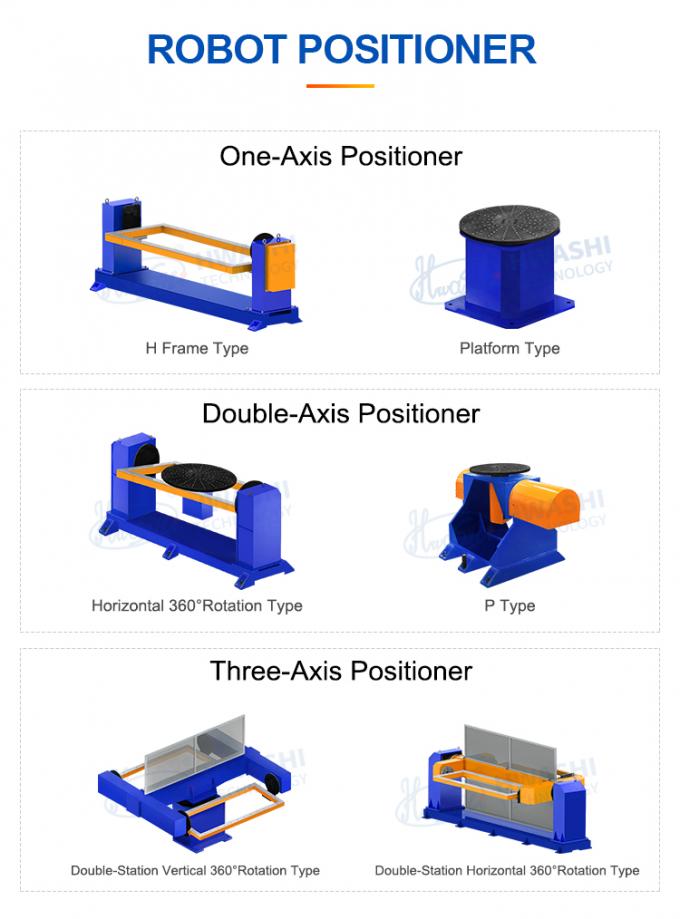

Fornire diversi tipi di posizionatore di saldatura

1. può lavorare in coordinazione con il robot per garantire velocità e assetto di saldatura costanti e fornire una maggiore qualità di saldatura.

2. Utilizzare servomotori importati con riduttore di alta precisione, elevata precisione rotazionale, posizionamento accurato e forte capacità di carico.

3. Ruotando il pezzo fissato sul banco di lavoro all'angolo di saldatura richiesto.

Fornire il 7° asse della macchina personalizzata

1. Aumentare l'area di lavoro del robot per risolvere gli svantaggi dell'area di lavoro limitata causata dall'intervallo di movimento limitato del robot.

2. Installazione della guida scorrevole del robot: il robot può camminare da solo o camminare con l'alimentatore di saldatura e l'armadio di controllo del robot abbinati nel loro insieme in base alle condizioni di lavoro in loco dei clienti.

3. Meccanismo di protezione speciale per prevenire spruzzi di saldatura o polvere nell'aria che causeranno un impatto negativo sulle parti di precisione.

4. Per adattarsi alle diverse condizioni di diversi clienti, essere in grado di eseguire diverse configurazioni e installazioni per il cliente.

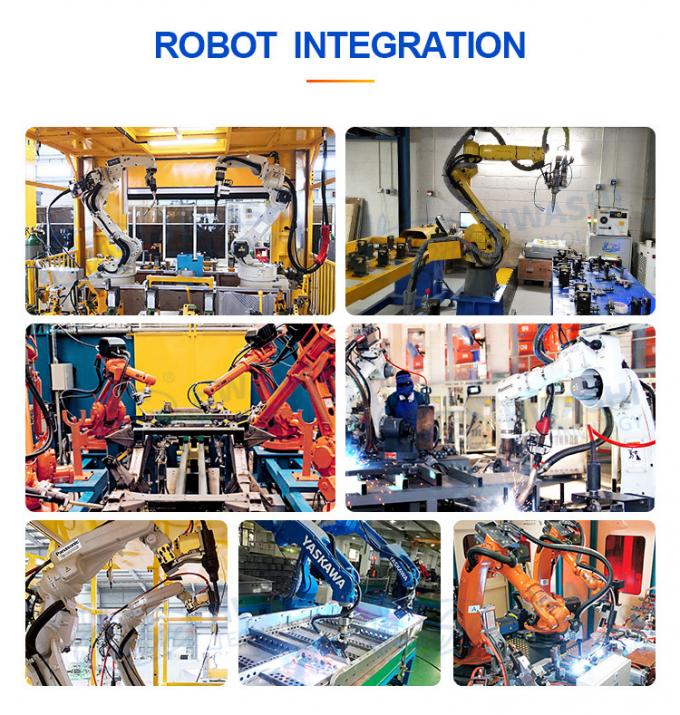

Integrazione robot

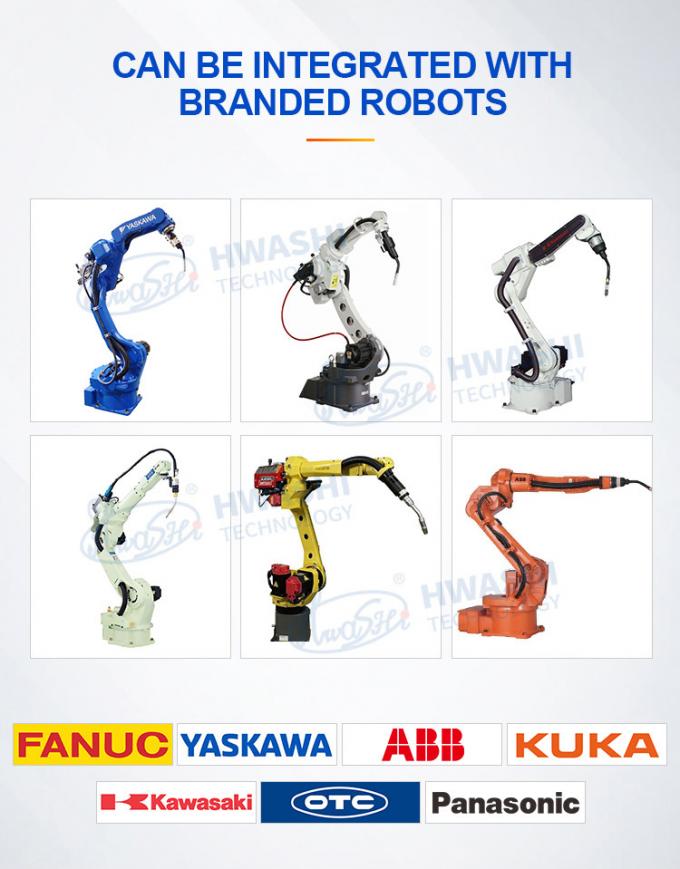

Oltre ai sistemi robotici HWASHI, possiamo anche integrarci con marchi internazionali di robot per fornire soluzioni complete per robot di saldatura.

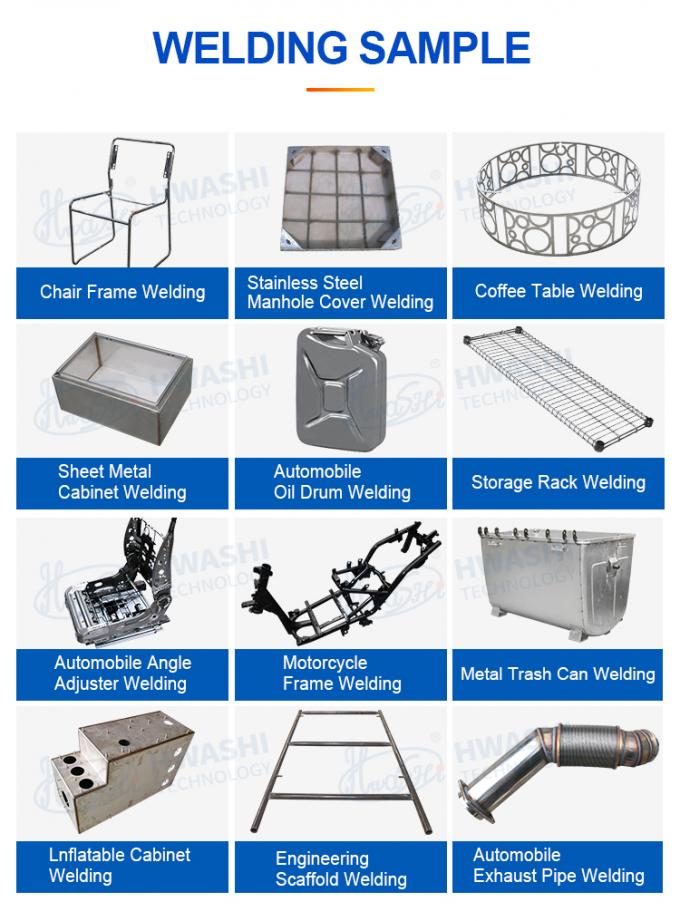

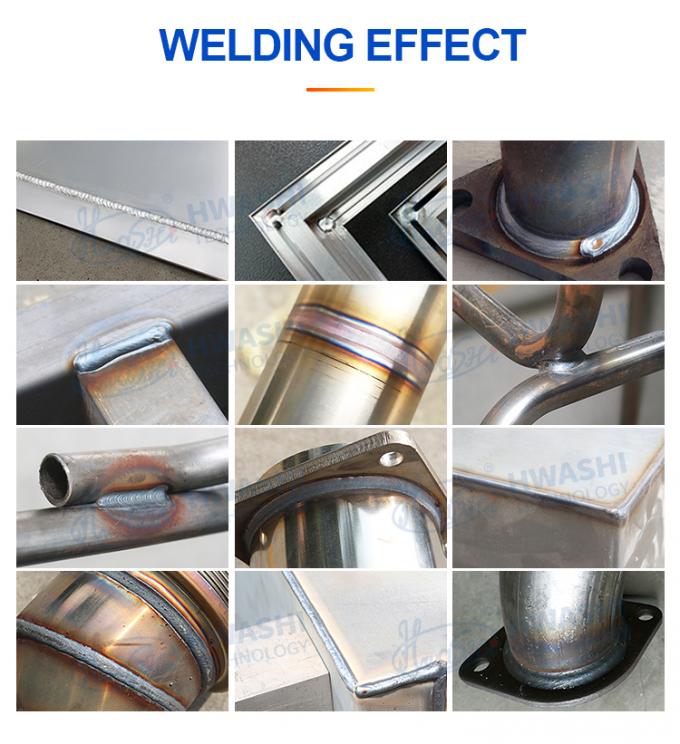

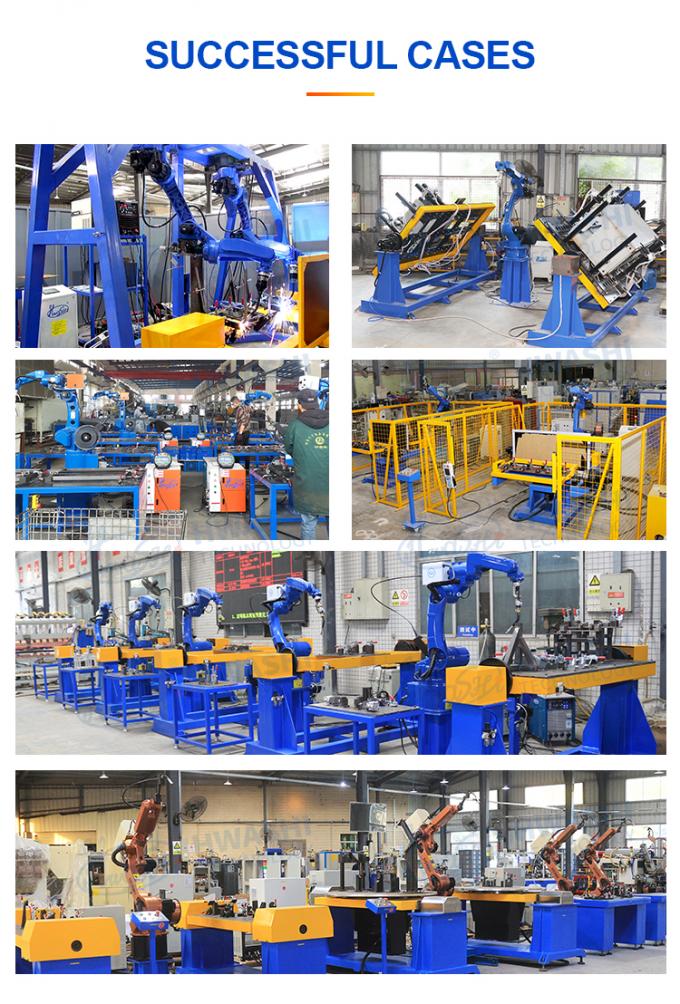

Casi di robot e campioni di saldatura

Possiamo fornire un servizio personalizzato per te. I nostri ingegneri discuteranno i requisiti di saldatura specifici con te e presenteranno la proposta tecnica adatta in base ai tuoi campioni o disegni.
