Descrizione del prodotto

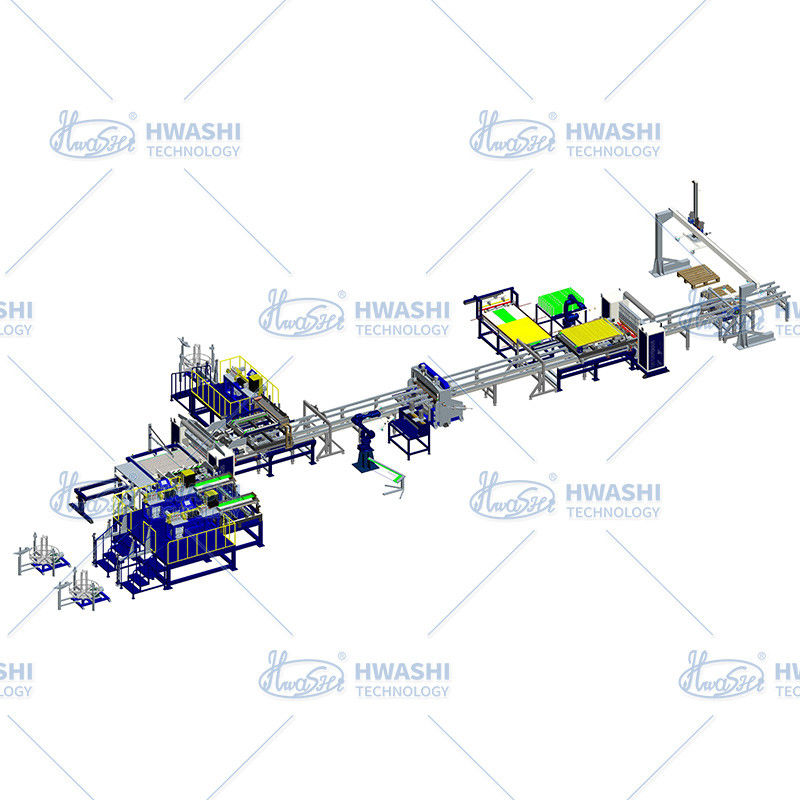

La linea di produzione di saldatura progettata per questo progetto è specificamente destinata alla produzione rapida di pallet Wire.Permette la produzione completamente automatizzata di maglie di filo e rigidificanti. realizzazione di taglio automatico del filo, alimentazione, saldatura, piegatura, rotazione, taglio bordi, rigidificatore alimentazione automatica, saldatura e impilamento del prodotto finito.L'intero progetto di linea richiede solo due operatoriInoltre contribuisce ad affrontare i problemi di instabilità della qualità e di bassa efficienza associati alle operazioni manuali.L'efficienza della produzione e il livello di automazione sono significativamente migliorati.

Processo di lavoro

1)La macchina ad alta velocità per raddrizzare e tagliare i fili taglierà i fili dalla bobina del filo,e quindi caricare i fili al sistema di alimentazione del filo per il riempimento automatico del filo dei fili trasversali e dei fili di linea.

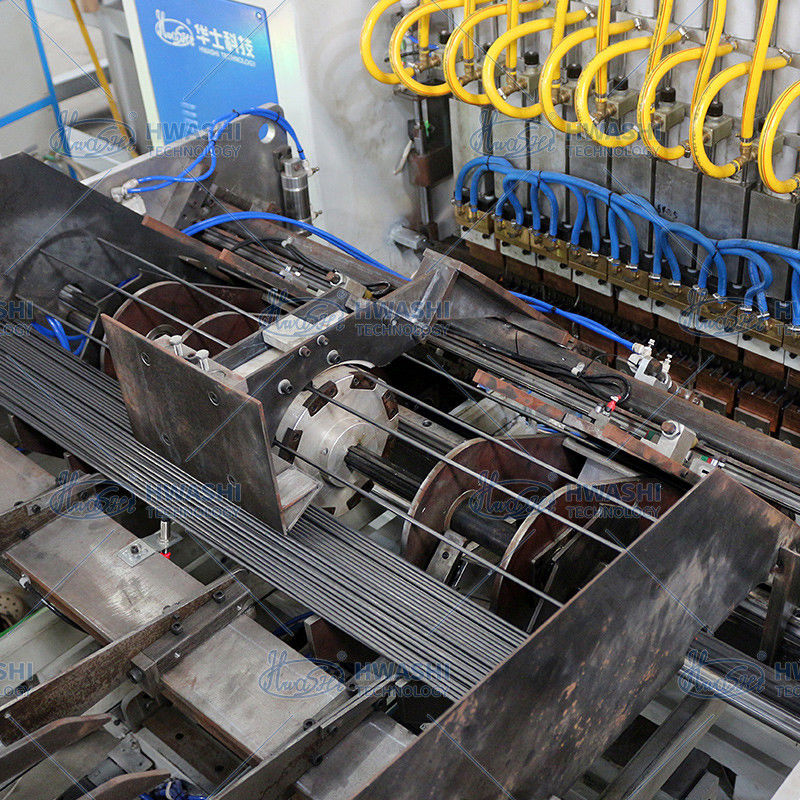

2) Il sistema di riempimento del filo incrociato e del filo lineare alimenta automaticamente il filo alla posizione di saldatura.

3) La saldatrice salda automaticamente.

4)Dopo la saldatura, il robot raccoglie la maglia e la carica nella stazione di taglio del filo per tagliare i bordi.

5)Dopo il taglio, il robot rimette la rete di filo sul cavo trasportatore e la sposta alla stazione di piegatura.

6)La macchina di piegatura piega un lato della maglia.

7) Il sistema rotante ruoterà la maglia e la macchina di piegatura piegherà un altro lato della maglia.

8)La maglia si sposta verso la posizione di saldatura dei rigidificatori (barre di supporto)

9)Il braccio meccanico carica i rigidi e li fissa automaticamente nella posizione di saldatura.

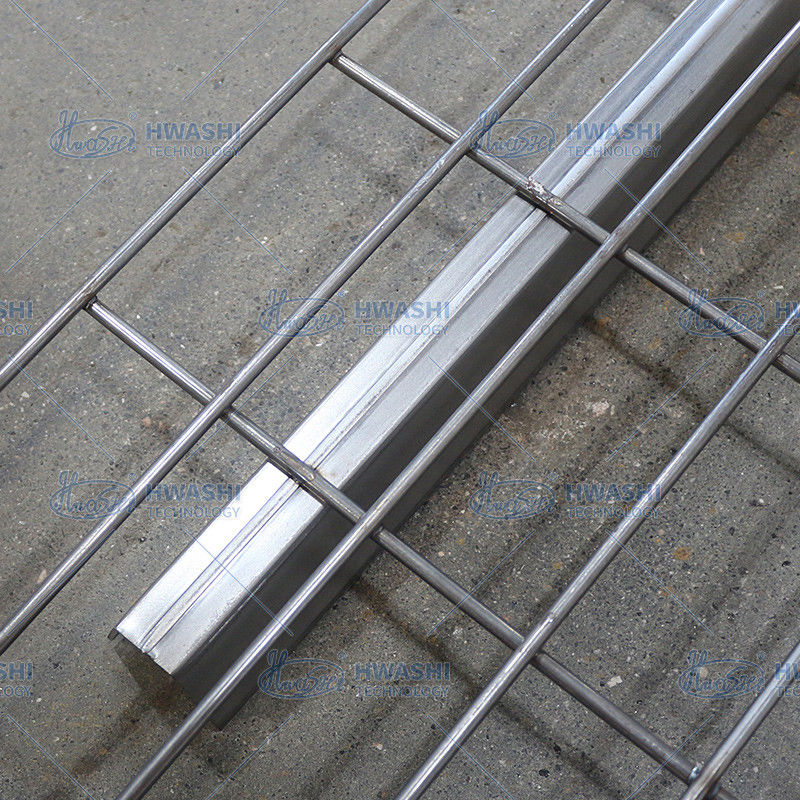

10) La macchina di saldatura salda i rigidificatori secondo i disegni.

11)Dopo la saldatura, il braccio meccanico di scarico gira e impila automaticamente il prodotto finito.

Dati tecnici

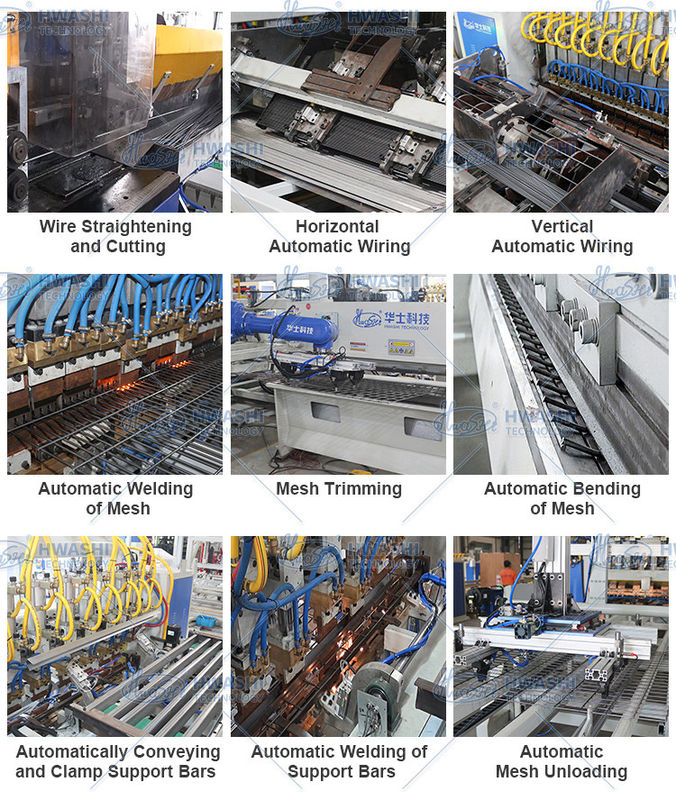

Dettagli della macchina:

Macchine per taglio di fili ad alta velocità	Sistema automatico di alimentazione del filo
Sistema di riempimento automatico a filo lineare	Sistema di riempimento automatico a filo incrociato
Macchine di saldatura automatiche a maglia di filo	Carrozzina di trasloco automatica a maglia
Macchine per il taglio di fili e robot	Macchine per piegare maglie di filo
Sistema di caricamento dei rigidificatori	Sistema di saldatura con rigidificatore
Scarico e immagazzinamento automatici	Prodotto finito
