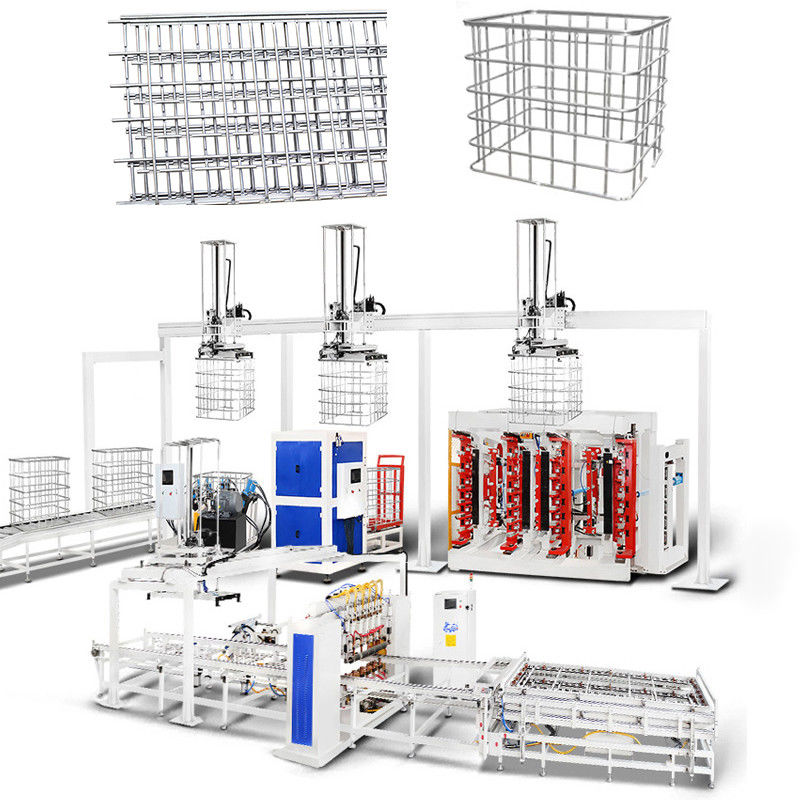

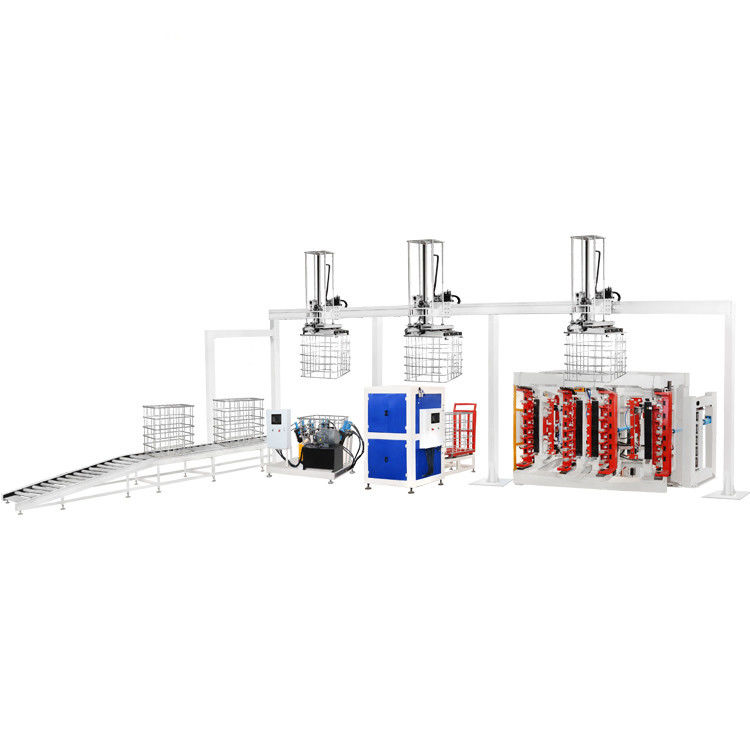

Hwashi IBC Cage Frame Automatic Welding Machine Automatic Production Line è una linea di produzione appositamente progettata per il telaio di gabbia IBC.braccio meccanico di scarico delle maglie, struttura di rotazione della maglia, macchina automatica per piegare il telaio, macchina di bloccaggio, macchina per fare buchi e per perforare, braccio meccanico mobile della linea di produzione automatica.La linea completa richiede solo 2-3 persone.L'operatore ha solo bisogno di effettuare il carico del materiale alla macchina di saldatura del telaio e fare lo scarico alla fine della linea.Inoltre possiamo dotare la linea con macchina di saldatura automatica telaio base e automatico scarico braccio meccanico per il telaio base.

Manutenzione predittiva: I sensori controllano lo stato della macchina, avvisando gli operatori di ogni manutenzione necessaria per evitare fermi non pianificati.

Gemelli digitali per l'ottimizzazione: i modelli digitali simulano e testano i processi di produzione, consentendo ulteriori miglioramenti dell'efficienza.

Consumo energetico efficiente: utilizzando tecnologie e materiali di saldatura avanzati, garantisce un rapporto energia/consumo ad alta efficienza,dimostrare consapevolezza ambientale e allinearsi alle tendenze dello sviluppo sostenibile.

Interfaccia user-friendly: dotata di un'interfaccia utente intuitiva, la macchina semplifica il funzionamento, riduce i costi di formazione e migliora l'efficienza operativa.

Caratteristiche:

Macchina di piegatura a telaio IBC a doppia stazione verticale

La macchina di piegatura a doppia stazione a telaio a gabbia IBC subisce una lavorazione completa per garantire non solo un'elevata precisione nella piegatura, ma anche operazioni stabili e una notevole efficienza.

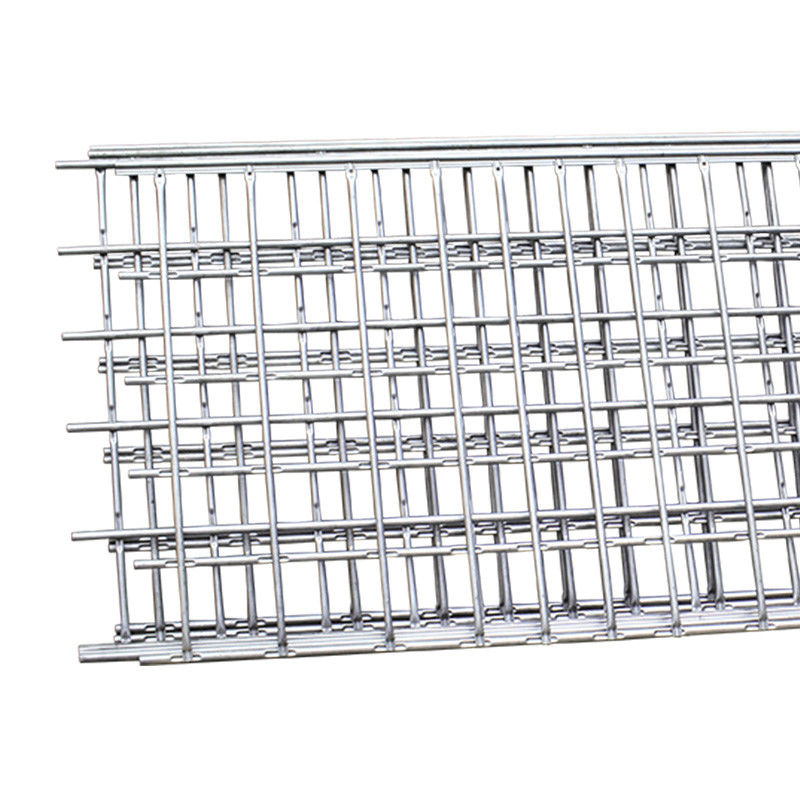

Piega la rete piatta in forma quadrata

La macchina di piegatura trasforma sapientemente la rete piatta in un telaio squadrato con precisione.Il processo di piegatura in circa 20-25 secondi evidenzia l'efficienza e la capacità di produzione rapida della macchina.

Fascio di piegatura

• Per garantire l'angolo di piegatura si utilizza un fascio di piegatura lavorato CNC.

• Ogni stampo sulla trave di piegatura può essere regolato verso l'alto e verso il basso per circa 3 mm per aumentare l'intervallo di piegatura.

• La progettazione dello stampo a 120 gradi rendeva ogni angolo di piegatura più liscio.

Cornice di piegatura

Il telaio della macchina vanta un robusto disegno rettangolare, con colonne in acciaio più spesse e un pannello di copertura a forma di porta, che garantisce eccezionale fermezza e stabilità.

Stazione di pressione idraulica

Specificamente progettata per piegare le maglie dei serbatoi di pallet, la macchina di piegatura IBC le modella sapientemente in cornici rettangolari con dimensioni precise di (1200±5 mm) × ((1000±5 mm).Questa stazione idraulica garantisce prestazioni ottimali di piegatura.

Macchina di bloccaggio del telaio della gabbia IBC
La macchina di bloccaggio del telaio della gabbia IBC è elaborata meticolosamente come un'unità coesa, con una precisione eccezionale nell'inserimento, una robusta resistenza di bloccaggio,e una combinazione perfetta di stabilità ed efficienza durante il funzionamento.

Efficienza e qualità delle serrature

Il braccio di presa regolabile:

Adattato a diversi modelli di gabbie metalliche IBC, il braccio di chiusura regolabile amplia la gamma di lavoro della macchina.
La progettazione idraulica e pneumatica del braccio di chiusura migliora l'efficienza della macchina.
Il braccio di chiusura è anche progettato per il collegamento automatico dei due lati del tubo.
Forme idrauliche per il clinching:
Dotato di un sistema idraulico, lo stampo di chiusura crea punti di chiusura stretti per il tubo, impedendo che la gabbia metallica si crepi.

Stazione di pressione idraulica:
La stazione di pressione idraulica, dotata di un dispositivo di invio automatico, garantisce un processo di produzione regolare ed efficiente per le gabbie metalliche.

IBC Cage Frame Hole Making e Punching Machine
La macchina per la realizzazione e la perforazione dei fori del telaio della gabbia IBC viene utilizzata per formare il foro sul telaio, in modo che il telaio completo possa essere fissato sul telaio di base.
Efficienza e qualità della lavorazione dei buchi
La macchina per fare buchi e perforare utilizza la forza idraulica. Ci vorranno circa 25-30 secondi per completare il processo completo.
a. teste di pressatura con stampo di pressatura
b. Stazione idraulica
c. Pannello di localizzazione della testa da foratura
Il pannello regolabile a sinistra-destra, avanti-indietro, può rendere la posizione di punzonatura in una gamma di utilizzo più ampia.

Macchina di saldatura a base di telaio IBC
Il progetto della macchina di saldatura del telaio base adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio base.L'operatore ha solo bisogno di caricare e scaricare il prodotto.La macchina farà la saldatura automaticamente.

Caratteristiche del prodotto:
1Il progetto adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base.
2Il pallet saldato verrà scaricato automaticamente, la macchina farà la saldatura automaticamente.
3. Adotta 3 serie di potenza MF DC 250KVA. La macchina aiuta ad aumentare la qualità del prodotto e il tasso di produzione, abbassare il costo di produzione.
4Risolvere il problema della qualità instabile della saldatura causata dal lavoro manuale.

Caratteristiche del prodotto - Sistema di invio dei serbatoi:
1Questo sistema è adatto alle fabbriche che separano il laboratorio delle macchine da soffiare da quello delle gabbie.
2I serbatoi di prova vengono trasportati dal trasportatore alla fabbrica di gabbie senza che sia necessario alcun intervento umano.
3.Sistema di invio dei serbatoi
4.IBC Area di collocazione della gabbia piegata, chiusa e perforata
5.Area di stoccaggio dei pallet saldati
6.Passe di assemblaggio automatico dei pallet
7.Saldatura a palette
8.Cage rotante e pallet assemblare area Passaggio sicuro
9.Area di stoccaggio di piastre/alimentazione automatica
