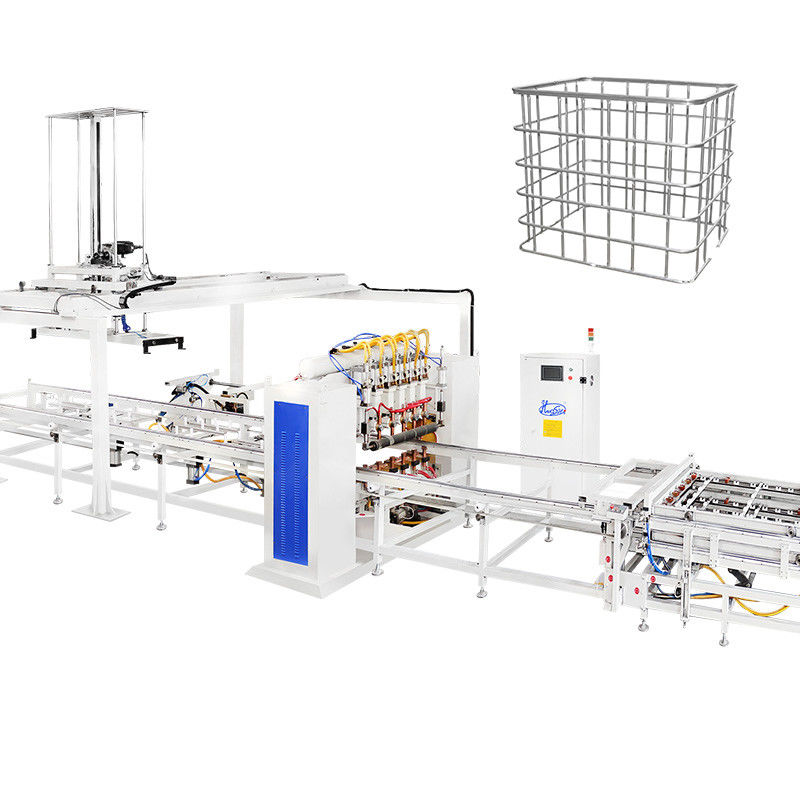

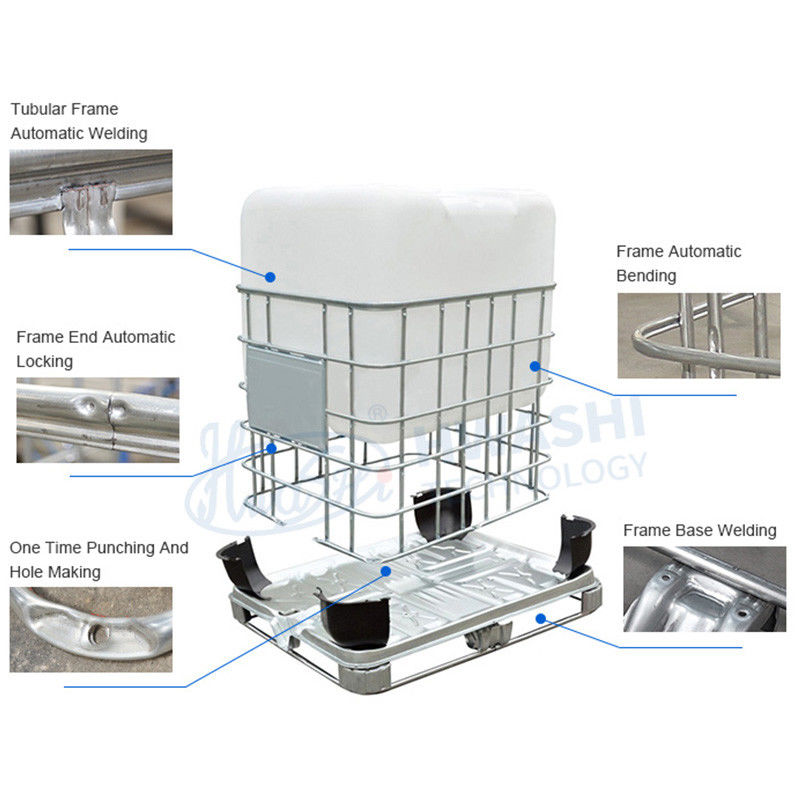

Container a sfuso IBC Cage Tank Frame Linea di produzione Macchina di saldatura

La curvatrice curverà la maglia piatta in un telaio quadrato. Ci vorranno circa 20-25 secondi per completare il processo di curvatura.

Trave di curvatura

1. La trave di curvatura lavorata a CNC viene utilizzata per garantire l'angolo di curvatura.

2. Ogni stampo sulla trave di curvatura può essere regolato verso l'alto e verso il basso di circa 3 mm per aumentare l'intervallo di curvatura.

3. Il design dello stampo a 120 gradi rende ogni angolo di curvatura più liscio.

Telaio di curvatura

Telaio della macchina di forma rettangolare con colonna in acciaio più spessa e pannello di copertura a forma di porta, che rende la macchina solida e stabile.

Stazione di pressione idraulica

La curvatrice IBC viene applicata alla curvatura delle maglie dei serbatoi su pallet e verranno piegate in telai rettangolari con la dimensione del contorno di (1200±5mm)×(1000±5mm).

Macchina di bloccaggio per telai IBC
La macchina di bloccaggio per telai IBC viene lavorata nel suo complesso, con elevata precisione di inserimento, grande solidità al bloccaggio, funzionamento stabile ed efficiente.
Efficienza e qualità del bloccaggio
La macchina di bloccaggio bloccherà le estremità del telaio del tubo utilizzando la forza idraulica. Ci vorranno circa 25-30 secondi per completare il processo di bloccaggio.
Braccio di aggraffatura regolabile
1. In base al diverso design della gabbia metallica IBC, il braccio di aggraffatura regolabile può rendere più ampio l'intervallo di lavoro per la macchina.
2. Il design idraulico e pneumatico per il braccio di aggraffatura può rendere la macchina più efficiente.
3. Il braccio di aggraffatura è progettato anche per unire automaticamente i due lati del tubo
Stampo di aggraffatura idraulico
Lo stampo di aggraffatura con sistema idraulico può creare un punto di aggraffatura stretto per il tubo per evitare che la gabbia metallica si rompa.
Stazione di pressione idraulica
Dispositivo di invio automatico disponibile
Il dispositivo di invio automatico per gabbie metalliche può rendere la produzione automatica di gabbie più fluida ed efficiente.

Macchina per la foratura e la punzonatura di telai IBC
La macchina per la foratura e la punzonatura di telai IBC viene utilizzata per formare il foro sul telaio, in modo che il telaio completo possa essere fissato sul telaio di base.
Efficienza e qualità della foratura
La macchina per la foratura e la punzonatura utilizza la forza idraulica. Ci vorranno circa 25-30 secondi per completare l'intero processo.
a. Teste di pressatura con stampo di pressatura
b. Stazione idraulica
c. Pannello di posizionamento della testa di punzonatura
Il pannello di posizionamento regolabile da sinistra a destra, da avanti a indietro può rendere la posizione di punzonatura in un intervallo di utilizzo più ampio.

Saldatrice per telai di base IBC
Il design della saldatrice per telai di base adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare e scaricare il prodotto. La macchina eseguirà la saldatura automaticamente.
Caratteristiche del prodotto:
1. Il design adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare.
2. Il pallet saldato verrà scaricato automaticamente. La macchina eseguirà la saldatura automaticamente.
3. Adotta 3 set di alimentazione MF DC 250KVA. La macchina aiuta ad aumentare la qualità del prodotto e il tasso di produzione, riducendo i costi di produzione.
4. Risolvere il problema della qualità di saldatura instabile causata dal lavoro manuale. Maggiore tasso di produzione e livello di automazione.

Caratteristiche del prodotto - Sistema di invio serbatoio:
1. Questo sistema è adatto per le fabbriche che separano l'officina della soffiatrice e l'officina delle gabbie.
2. I serbatoi di prova vengono trasportati dal trasportatore all'officina delle gabbie. Nessun intervento umano richiesto.
3. Sistema di invio serbatoio
4. Area di posizionamento gabbia piegata, aggraffata e punzonata IBC
5. Area di stoccaggio pallet saldati
6. Percorso di assemblaggio automatico pallet
7. Saldatura pallet
8. Area di assemblaggio gabbia rotante e palletPassaggio sicuro
9. Area di stoccaggio piastra pallet/alimentazione automatica
