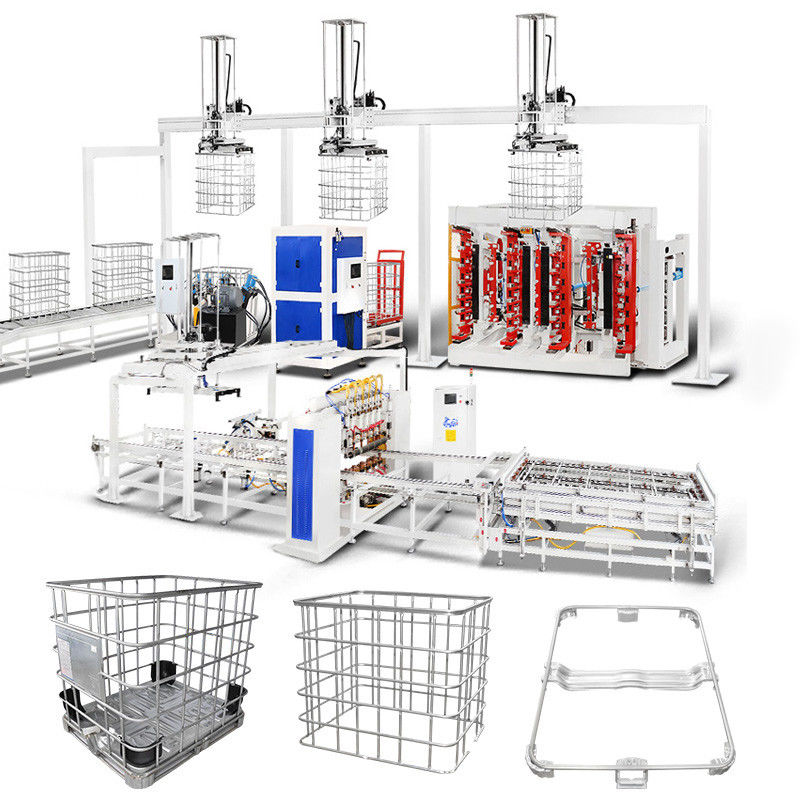

Hwashi IBC Maschina di saldatura a telaio di fondo del serbatoio

Curvatrice verticale a doppia stazione per telaio IBC

La curvatrice a doppia stazione per telaio IBC subisce una lavorazione completa per garantire non solo un'elevata precisione nella curvatura, ma anche operazioni stabili e notevole efficienza.

Curvare la maglia piatta in forma quadrata

La curvatrice trasforma abilmente la maglia piatta in un telaio precisamente squadrato. Il raggiungimento del processo di curvatura in circa 20-25 secondi evidenzia l'efficienza della macchina e la rapida capacità di produzione.

Trave di curvatura

1. La trave di curvatura lavorata a CNC viene utilizzata per garantire l'angolo di curvatura.

2. Ogni stampo sulla trave di curvatura può essere regolato verso l'alto e verso il basso di circa 3 mm per aumentare l'intervallo di curvatura.

3. Il design dello stampo a 120 gradi rende ogni angolo di curvatura più liscio.

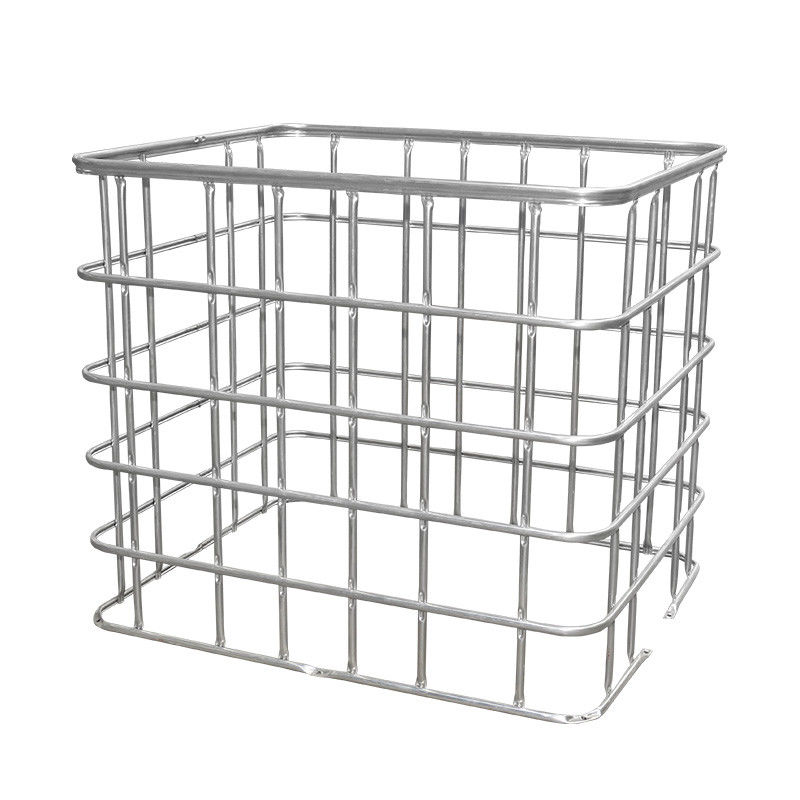

Telaio di curvatura

Il telaio della macchina vanta un robusto design rettangolare, con colonne in acciaio più spesse e un pannello di copertura a forma di porta, garantendo eccezionale fermezza e stabilità.

Stazione di pressione idraulica

Progettata specificamente per la curvatura delle maglie dei serbatoi su pallet, la curvatrice IBC le modella abilmente in telai rettangolari con dimensioni precise di (1200±5mm)×(1000±5mm). Questa stazione a comando idraulico garantisce prestazioni di curvatura ottimali.

Macchina per il bloccaggio del telaio della gabbia IBC
La macchina per il bloccaggio del telaio della gabbia IBC è meticolosamente realizzata come un'unità coesa, vantando un'eccezionale precisione nell'inserimento, una robusta forza di bloccaggio e una perfetta combinazione di stabilità ed efficienza durante il funzionamento.

Efficienza e qualità del bloccaggio

Braccio di aggraffatura regolabile:

Adattato a diversi design di gabbie metalliche IBC, il braccio di aggraffatura regolabile amplia l'intervallo di lavoro della macchina.
Il design idraulico e pneumatico del braccio di aggraffatura migliora l'efficienza della macchina.
Il braccio di aggraffatura è progettato anche per l'unione automatica dei due lati del tubo.
Stampo di aggraffatura idraulico:
Dotato di un sistema idraulico, lo stampo di aggraffatura crea punti di aggraffatura stretti per il tubo, impedendo la rottura della gabbia metallica.

Stazione di pressione idraulica:
Dotata di un dispositivo di invio automatico, la stazione di pressione idraulica garantisce un processo di produzione regolare ed efficiente per le gabbie metalliche.

Macchina per la foratura e la punzonatura del telaio della gabbia IBC
La macchina per la foratura e la punzonatura del telaio della gabbia IBC viene utilizzata per formare il foro sul telaio, in modo che il telaio completo possa essere fissato sul telaio di base.
Efficienza e qualità della foratura
La macchina per la foratura e la punzonatura utilizza la forza idraulica. Ci vorranno circa 25-30 secondi per completare l'intero processo.
a. Testate di pressatura con stampo di pressatura
b. Stazione idraulica
c. Pannello di posizionamento della testa di punzonatura
Il pannello di posizionamento regolabile sinistra-destra, avanti-indietro può rendere la posizione di punzonatura in un intervallo di utilizzo più ampio.

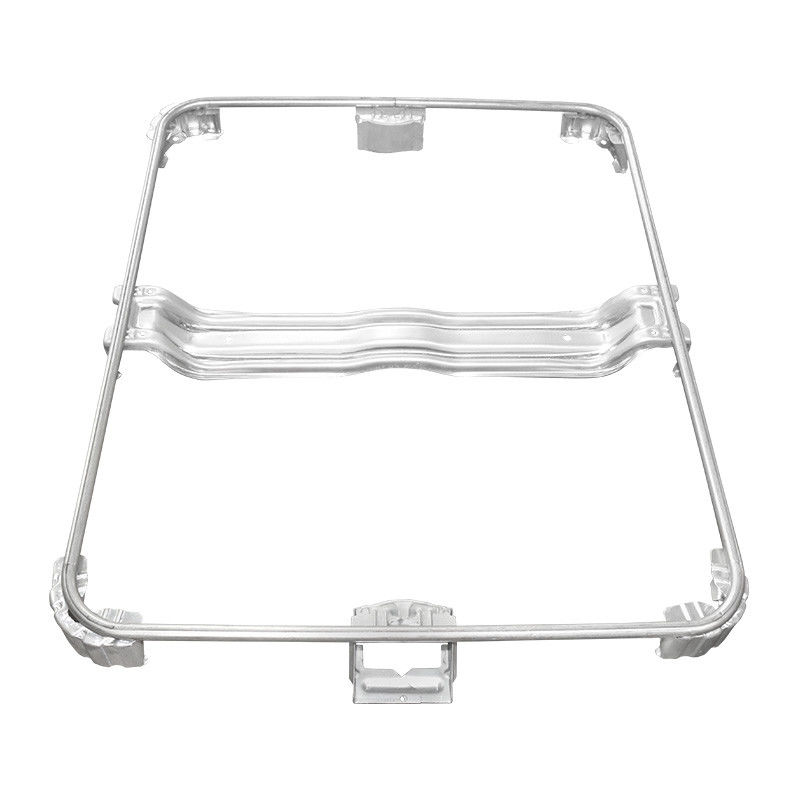

Saldatrice per telaio di base della gabbia IBC
Il design della saldatrice per telaio di base adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare e scaricare il prodotto. La macchina eseguirà la saldatura automaticamente.
Caratteristiche del prodotto:
1. Il design adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare.
2. Il pallet saldato verrà scaricato automaticamente. La macchina eseguirà la saldatura automaticamente.
3. Adotta 3 set di alimentazione MF DC 250KVA. La macchina aiuta ad aumentare la qualità del prodotto e il tasso di produzione, riducendo i costi di produzione.
4. Risolvere il problema della qualità di saldatura instabile causata dal lavoro manuale. Maggiore tasso di produzione e livello di automazione.

Caratteristiche del prodotto - Sistema di invio del serbatoio:
1. Questo sistema è adatto per le fabbriche che separano l'officina della soffiatrice e l'officina della gabbia.
2. I serbatoi di prova vengono trasportati dal trasportatore all'officina della gabbia. Nessun intervento umano richiesto.
3. Sistema di invio del serbatoio
4. Area di posizionamento della gabbia piegata, aggraffata e punzonata IBC
5. Area di stoccaggio del pallet saldato
6. Percorso di assemblaggio automatico del pallet
7. Saldatura del pallet
8. Area di assemblaggio della gabbia rotante e del palletPassaggio sicuro
9. Area di stoccaggio della piastra del pallet/alimentazione automatica
