La piegatrice trasforma abilmente la rete piatta in un telaio precisamente quadrato. Il raggiungimento del processo di piegatura in circa 20-25 secondi evidenzia l'efficienza della macchina e la rapida capacità di produzione.
Trave di piegatura
-
La trave di piegatura lavorata a CNC viene utilizzata per garantire l'angolo di piegatura.
-
Ogni stampo sulla trave di piegatura può essere regolato verso l'alto e verso il basso di circa 3 mm per aumentare l'intervallo di piegatura.
-
Il design dello stampo a 120 gradi rende ogni angolo di piegatura più liscio.
Telaio di piegatura
Il telaio della macchina vanta un robusto design rettangolare, con colonne in acciaio più spesse e un pannello di copertura a forma di porta, che garantisce eccezionale fermezza e stabilità.
Stazione di pressione idraulica
Progettata specificamente per la piegatura delle reti dei serbatoi su pallet, la piegatrice IBC le modella abilmente in telai rettangolari con dimensioni precise di (1200±5 mm)×(1000±5 mm). Questa stazione a comando idraulico garantisce prestazioni di piegatura ottimali.
Macchina di bloccaggio per telaio gabbia IBC
La macchina di bloccaggio per telaio gabbia IBC è meticolosamente realizzata come un'unità coesa, che vanta un'eccezionale precisione nell'inserimento, una robusta forza di bloccaggio e una perfetta combinazione di stabilità ed efficienza durante il funzionamento.
Efficienza e qualità di bloccaggio
Braccio di aggraffatura regolabile:
Adattato a diversi design di gabbie metalliche IBC, il braccio di aggraffatura regolabile amplia l'intervallo di lavoro della macchina.
Il design idraulico e pneumatico del braccio di aggraffatura migliora l'efficienza della macchina.
Il braccio di aggraffatura è progettato anche per l'unione automatica dei due lati del tubo.
Stampo di aggraffatura idraulico:
Dotato di un sistema idraulico, lo stampo di aggraffatura crea punti di aggraffatura stretti per il tubo, impedendo la rottura della gabbia metallica.
Stazione di pressione idraulica:
Dotata di un dispositivo di invio automatico, la stazione di pressione idraulica garantisce un processo di produzione regolare ed efficiente per le gabbie metalliche.
Foratrice e punzonatrice per telaio gabbia IBC
La foratrice e punzonatrice per telaio gabbia IBC viene utilizzata per formare il foro sul telaio, in modo che il telaio completo possa essere fissato sul telaio di base.
Efficienza e qualità della foratura
La foratrice e punzonatrice utilizza la forza idraulica. Ci vorranno circa 25-30 secondi per completare l'intero processo.
a. Testate di pressatura con stampo di pressatura
b. Stazione idraulica
c. Pannello di posizionamento della testa di punzonatura
Il pannello di posizionamento regolabile da sinistra a destra, da avanti a indietro può rendere la posizione di punzonatura in un intervallo di utilizzo più ampio.
Saldatrice per telaio di base gabbia IBC
Il design della saldatrice per telaio di base adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare e scaricare il prodotto. La macchina eseguirà la saldatura automaticamente.
Caratteristiche del prodotto:
1. Il design adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare.
2. Il pallet saldato verrà scaricato automaticamente. La macchina eseguirà la saldatura automaticamente.
3. Adotta 3 set di alimentazione MF CC da 250 KVA. La macchina aiuta ad aumentare la qualità del prodotto e il tasso di produzione, riducendo i costi di produzione.
4. Risolvere il problema della qualità di saldatura instabile causata dal lavoro manuale. Maggiore tasso di produzione e livello di automazione.
|
Nome del prodotto
|
Linea di produzione del telaio IBC
|
Stile
|
fila singola/doppia fila
|
|
Larghezza massima di saldatura
|
1200 mm
|
Lunghezza massima di saldatura
|
4250 mm
|
|
Marchio
|
Hwashi
|
Colore
|
blu/giallo/personalizzato
|
|
Potenza equipaggiata
|
350 kVA/400 kVA
|
Luogo del prodotto |
Provincia di Zhejiang, Cina
|
|
Tensione
|
3p 380V
|
Materiale
|
Tubo zincato
|
|
Spessore del tubo
|
1-2 mm
|
Ciclo di lavoro
|
20%
|
|
Diametro del tubo
|
14-20 mm
|
Frequenza
|
50 Hz/60 Hz
|
|
Metodo di carico del tubo
|
manuale/2 operai
|
Dimensione del cavo
|
≥70 mm3
|
|
Capacità di lavoro
|
350-450 (480-550) pezzi/8 ore
|
Dimensione del tubo dell'aria
|
G1
|
|
Richiesta di manodopera
|
2-3 operai
|
Dimensione del tubo dell'acqua
|
G1 1/4
|

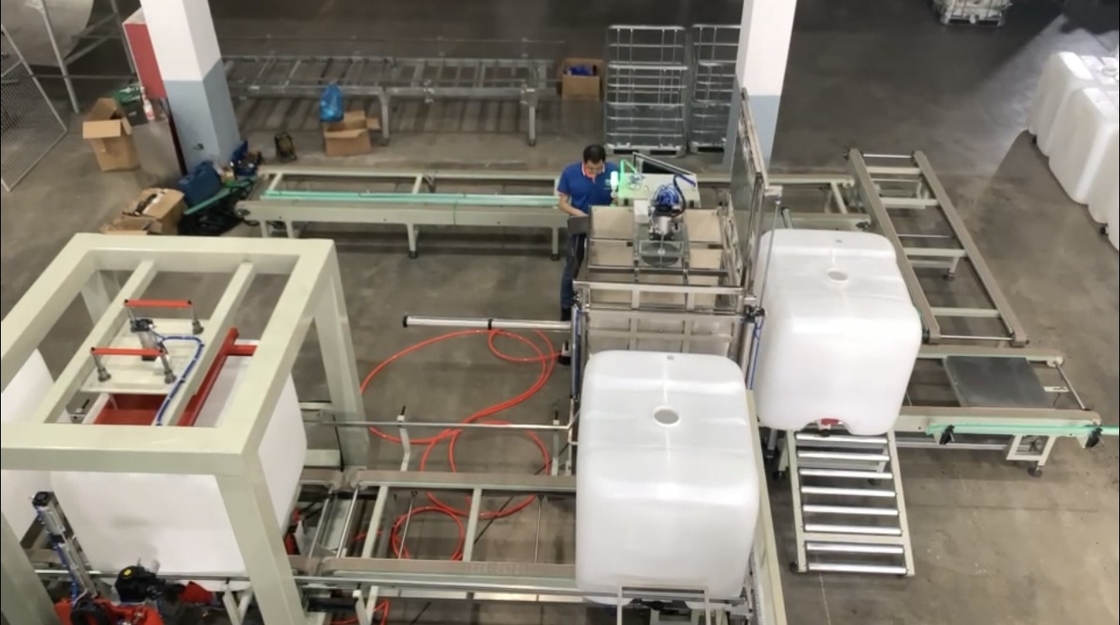

Caratteristiche del prodotto - Sistema di invio serbatoi:
1. Questo sistema è adatto per le fabbriche che separano l'officina della soffiatrice e l'officina della gabbia.

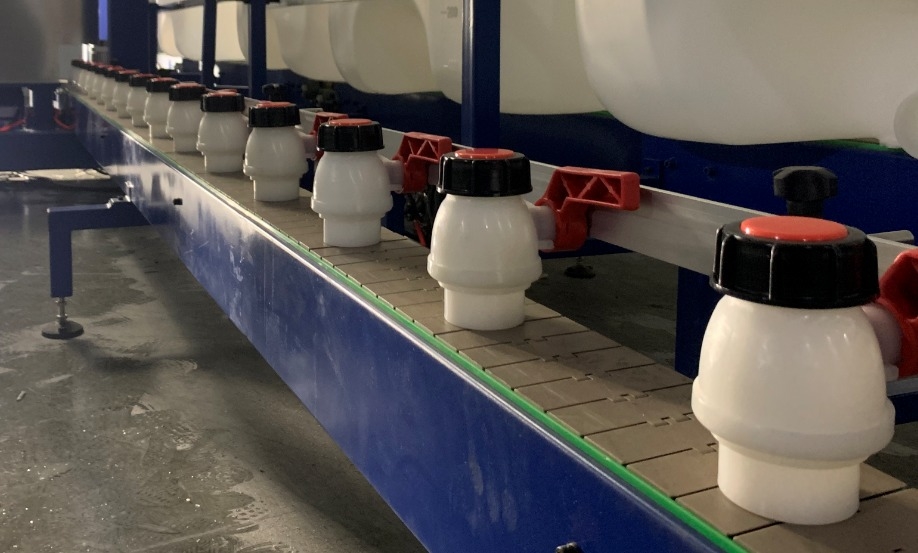

2. I serbatoi di prova vengono trasportati dal trasportatore all'officina della gabbia. Nessun intervento umano richiesto.
3. Sistema di invio serbatoi
4. Area di posizionamento gabbia piegata, aggraffata e punzonata IBC
5. Area di stoccaggio pallet saldati
6. Percorso di assemblaggio automatico pallet
7. Saldatura pallet
8. Area di assemblaggio gabbia rotante e palletPassaggio sicuro
9. Area di stoccaggio piastra pallet/alimentazione automatica
