Sistema di controllo intelligente: Dotato di un sistema di controllo intelligente, regola automaticamente i parametri di saldatura, garantendo coerenza e affidabilità in ogni punto di saldatura.

Design modulare: La macchina adotta un design modulare per una facile manutenzione, aggiornamenti e una maggiore flessibilità della linea di produzione.

Saldatura adattiva: Mostrando adattabilità a varie dimensioni e forme di gabbie in tubi di ferro, la macchina estende la sua applicabilità a una vasta gamma.

Consumo energetico efficiente: Utilizzando tecnologie e materiali di saldatura avanzati, garantisce un elevato rapporto efficienza energetica-consumo, dimostrando consapevolezza ambientale e allineandosi alle tendenze di sviluppo sostenibile.

Interfaccia intuitiva: Caratterizzata da un'interfaccia utente intuitiva, la macchina semplifica il funzionamento, riduce i costi di formazione e migliora l'efficienza operativa.

Caratteristiche:

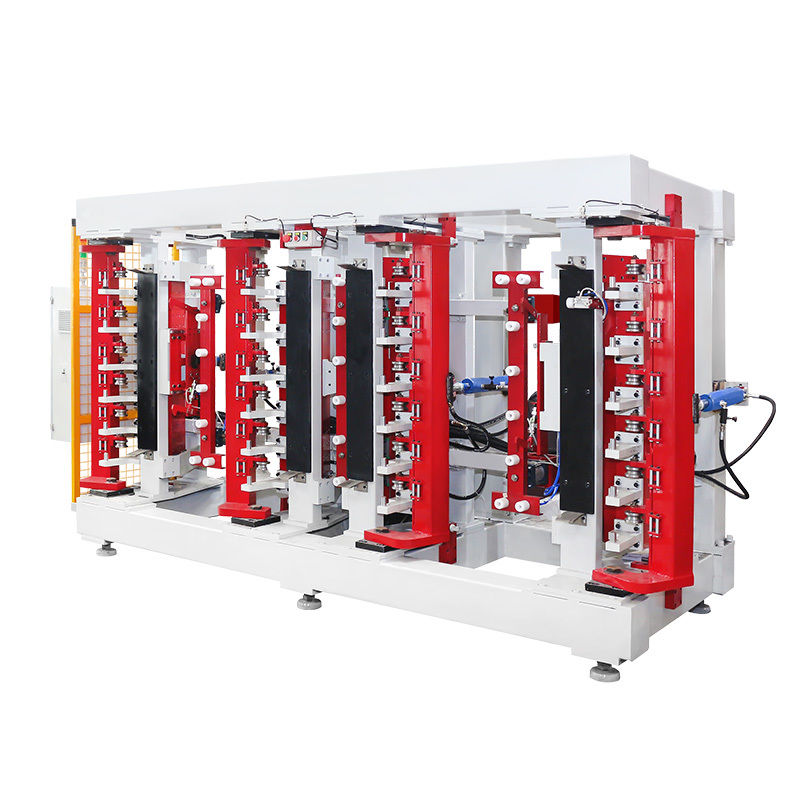

Macchina per piegatura telai IBC a doppia stazione verticale

La macchina per piegatura a doppia stazione per telai IBC subisce una lavorazione completa per garantire non solo un'elevata precisione nella piegatura, ma anche operazioni stabili e una notevole efficienza.

Piegare la rete piatta a forma quadrata

La piegatrice trasforma abilmente la rete piatta in un telaio precisamente squadrato. Raggiungere il processo di piegatura in circa 20-25 secondi evidenzia l'efficienza della macchina e la sua rapida capacità di produzione.

Trave di piegatura

1. La trave di piegatura lavorata a CNC viene utilizzata per garantire l'angolo di piegatura.

2. Ogni stampo sulla trave di piegatura può essere regolato verso l'alto e verso il basso di circa 3 mm per aumentare l'intervallo di piegatura.

3. Il design dello stampo a 120 gradi rende ogni angolo di piegatura più liscio.

Telaio di piegatura

Il telaio della macchina vanta un robusto design rettangolare, con colonne in acciaio più spesse e un pannello di copertura a forma di porta, garantendo eccezionale fermezza e stabilità.

Stazione di pressione idraulica

Progettata specificamente per la piegatura di reti per serbatoi su pallet, la piegatrice IBC le modella abilmente in telai rettangolari con dimensioni precise di (1200±5 mm)×(1000±5 mm). Questa stazione a comando idraulico garantisce prestazioni di piegatura ottimali.

Macchina per il bloccaggio del telaio della gabbia IBC
La macchina per il bloccaggio del telaio della gabbia IBC è meticolosamente realizzata come un'unità coesiva, vantando un'eccezionale precisione nell'inserimento, una robusta forza di bloccaggio e una perfetta combinazione di stabilità ed efficienza durante il funzionamento.

Efficienza e qualità del bloccaggio

Braccio di aggraffatura regolabile:

Adattato a diversi design di gabbie metalliche IBC, il braccio di aggraffatura regolabile amplia l'intervallo di lavoro della macchina.
Il design idraulico e pneumatico del braccio di aggraffatura migliora l'efficienza della macchina.
Il braccio di aggraffatura è progettato anche per l'unione automatica dei due lati del tubo.
Stampo di aggraffatura idraulico:
Caratterizzato da un sistema idraulico, lo stampo di aggraffatura crea punti di aggraffatura stretti per il tubo, impedendo la rottura della gabbia metallica.

Stazione di pressione idraulica:
Dotata di un dispositivo di invio automatico, la stazione di pressione idraulica garantisce un processo di produzione regolare ed efficiente per le gabbie metalliche.

Macchina per la foratura e la punzonatura del telaio della gabbia IBC
La macchina per la foratura e la punzonatura del telaio della gabbia IBC viene utilizzata per formare il foro sul telaio, in modo che il telaio completo possa essere fissato sul telaio di base.
Efficienza e qualità della foratura
La macchina per la foratura e la punzonatura utilizza la forza idraulica. Ci vorranno circa 25-30 secondi per completare l'intero processo.
a. Testate di pressatura con stampo di pressatura
b. Stazione idraulica
c. Pannello di posizionamento della testa di punzonatura
Il pannello di posizionamento regolabile sinistra-destra, avanti-indietro può rendere la posizione di punzonatura in un intervallo di utilizzo più ampio.

Saldatrice per telaio di base della gabbia IBC
Il design della saldatrice per telaio di base adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare e scaricare il prodotto. La macchina eseguirà la saldatura automaticamente.
Caratteristiche del prodotto:
1. Il design adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare.
2. Il pallet saldato verrà scaricato automaticamente. La macchina eseguirà la saldatura automaticamente.
3. Adotta 3 set di alimentazione MF DC 250KVA. La macchina aiuta ad aumentare la qualità del prodotto e il tasso di produzione, riducendo i costi di produzione.
4. Risolvere il problema della qualità di saldatura instabile causata dal lavoro manuale. Maggiore tasso di produzione e livello di automazione.

Caratteristiche del prodotto - Sistema di invio serbatoi:
1. Questo sistema è adatto per le fabbriche che separano l'officina della soffiatrice e l'officina delle gabbie.
2. I serbatoi di prova vengono trasportati dal trasportatore all'officina delle gabbie. Nessun intervento umano richiesto.
3. Sistema di invio serbatoi
4. Area di posizionamento gabbia piegata, aggraffata e punzonata IBC
5. Area di stoccaggio pallet saldati
6. Percorso di assemblaggio automatico pallet
7. Saldatura pallet
8. Area di assemblaggio gabbia rotante e palletPassaggio sicuro
9. Area di stoccaggio piastra pallet/alimentazione automatica
