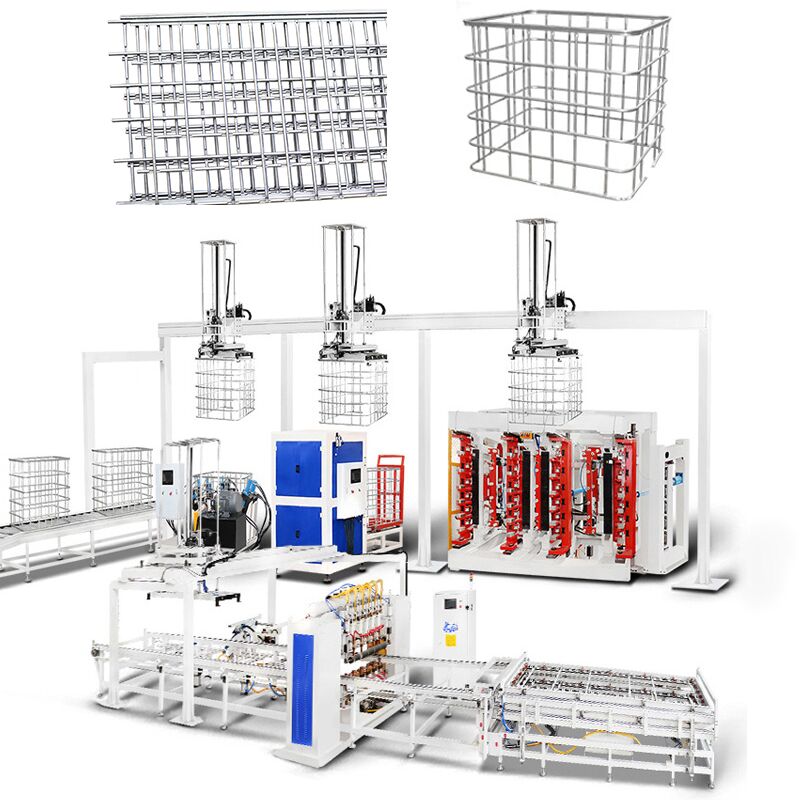

Macchina per la produzione di gabbie IBC completamente automatizzata
La macchina di produzione automatica Hwashi IBC Cage rappresenta l'apice dell'innovazione manifatturiera.Combinazione di tecnologie avanzate di automazione con ingegneria di precisione per fornire una soluzione completa per la produzione di gabbie per contenitori intermedie a sfero (IBC)Questo sistema all'avanguardia trasforma le materie prime in gabbie IBC di alta qualità attraverso un processo completamente integrato e automatizzato che garantisce qualità eccezionale, massima efficienza,e un notevole risparmio di costi.
Caratteristiche e tecnologia avanzate
Linea di produzione completamente automatizzata
- Sistema integrato che combina i processi di saldatura automatica, scarico delle maglie, piegatura, blocco, perforatura e perforatura
- Richiede solo 3-4 operatori
- Capacità di funzionamento continuo 24 ore su 24, 7 giorni su 7
- 80 gabbie all'ora
Ingegneria di precisione
- Testa di saldatura multipla che funziona simultaneamente con la tecnologia CNC per una precisione e una consistenza eccezionali
- 6-7 teste di saldatura per risultati uniformi
- Accuratezza dimensionale ± 0,1 mm
- 60 secondi per ciclo di gabbia
Assicurazione della qualità basata sull'IA
- Sistema intelligente di rilevamento dei difetti che identifica e corregge in tempo reale le anomalie di produzione
- Regolazione automatica dei parametri
- Monitoraggio e analisi in tempo reale
- Controllo della qualità coerente
Cornice di saldatura principale
Quattro serie di trasformatori MF regolano sei serie di elettrodi di saldatura, garantendo una qualità di saldatura ottimale per ogni punto di saldatura.La tecnica di saldatura bilaterale in stile pianoforte accelera significativamente il processo di saldatura. Ogni maglia di rete metallica può essere completata in un minuto. Il progetto incorpora cilindri d'aria superiori e inferiori per garantire una posizione di saldatura piatta.gli elettrodi di saldatura presentano un disegno a vite, migliorando la durata ad ogni utilizzo.

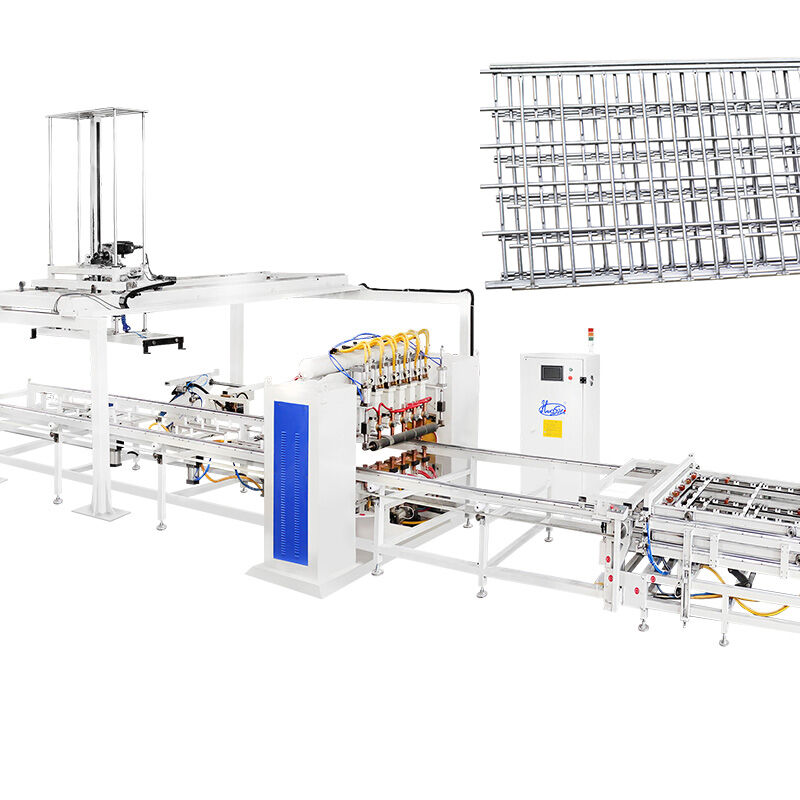

Macchina di saldatura automatica a sei teste IBC
Il sistema di alimentazione della saldatura è dotato di quattro serie di avanzate sorgenti di alimentazione MF DC, che consentono la saldatura simultanea in sei punti diversi.Un alimentatore a due strati per apparecchiature aumenta l'efficienza operativa - mentre un apparecchio è attivamente impegnato nella saldatura, l'altro può caricare i materiali senza soluzione di continuità.
Griglia di tubo piatto e qualità della saldatura
L'apparecchio di saldatura trasforma i tubi in una caratteristica configurazione a maglia piatta, garantendo saldature di forza e qualità senza pari.Il processo di saldatura viene completato in modo efficiente in circa 60 secondi.

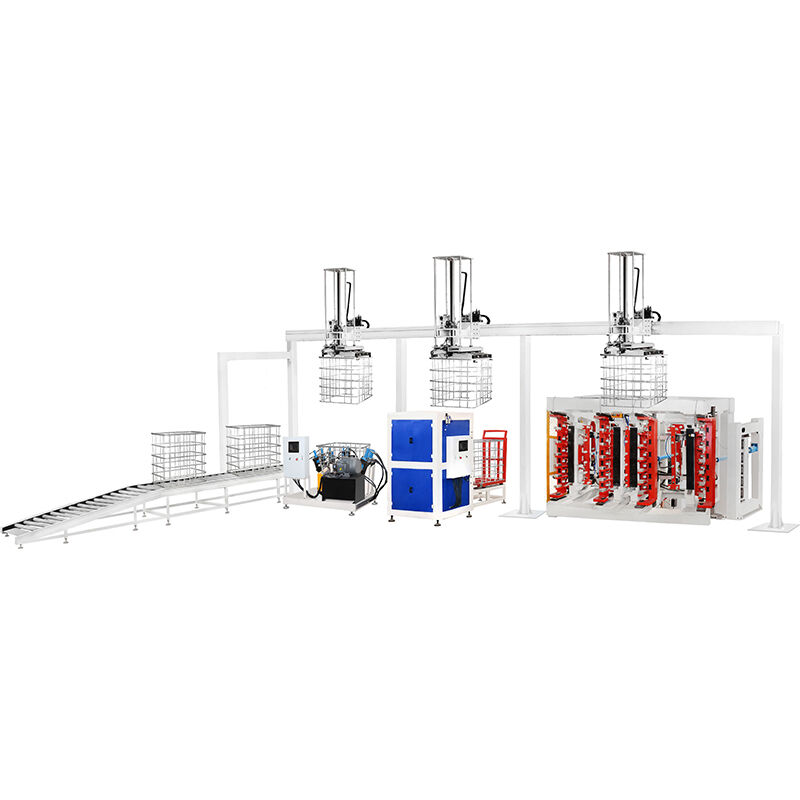

Macchina di piegatura a telaio IBC a doppia stazione verticale
La macchina di piegatura a doppia stazione con telaio a gabbia IBC garantisce un'elevata precisione nella piegatura, operazioni stabili e una notevole efficienza.
Piega la rete piatta in forma quadrata
La macchina di piegatura trasforma la maglia piana in una cornice quadrata in circa 20-25 secondi.
Fascio di piegatura
- Il fascio di piegatura lavorato CNC garantisce angoli di piegatura precisi
- Ogni stampo sulla trave di piegatura può essere regolato verso l'alto e verso il basso per circa 3 mm per aumentare la gamma di piegatura
- La progettazione dello stampo a 120 gradi rende ogni angolo di piegatura più liscio
Cornice di piegatura
Il telaio della macchina è dotato di una robusta struttura rettangolare con colonne in acciaio più spesse e un pannello di copertura a forma di porta, che garantisce una robustezza e una stabilità eccezionali.
Stazione di pressione idraulica
Specificamente progettata per la piegatura delle maglie dei serbatoi di pallet, la macchina di piegatura IBC le modella in cornici rettangolari con dimensioni precise di (1200±5 mm) *(1000±5 mm).
Macchina di bloccaggio del telaio della gabbia IBC
Meticolosamente realizzato come un'unità coesa, vanta un'eccezionale precisione nell'inserimento, una robusta resistenza al blocco e una combinazione perfetta di stabilità ed efficienza.
Efficienza e qualità delle serrature
- Braccio di chiusura regolabile su misura per diversi disegni di gabbie metalliche IBC
- La progettazione idraulica e pneumatica migliora l'efficienza della macchina
- di cilindrata superiore a 1000 cm3
- Lo stampo idraulico di chiusura crea punti di chiusura stretti per evitare la crepa
- La stazione di pressione idraulica con dispositivo di invio automatico garantisce una produzione fluida
IBC Cage Frame Hole Making e Punching Machine
Utilizzato per formare buchi sul telaio in modo che il telaio completo possa essere fissato sul telaio di base.
Efficienza e qualità della lavorazione dei buchi
- Teste di pressatura con stampo di pressatura
- Stazione idraulica
- Pannello di localizzazione della testa da foratura
- Pannello regolabile da sinistra a destra, avanti-indietro per una gamma di posizionamento più ampia
Macchina di saldatura a base di telaio IBC
Il progetto adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base.L'operatore deve solo caricare e scaricare il prodotto mentre la macchina esegue la saldatura automatica.
Caratteristiche del prodotto
- Struttura orizzontale con 7 teste di saldatura per la saldatura del telaio
- Scarico automatico di pallet saldati
- 3 serie di potenza MF DC 250KVA per un aumento della qualità e del tasso di produzione
- Risolve il problema della qualità instabile della saldatura causata dal lavoro manuale
- Un tasso di produzione e un livello di automazione più elevati
Specifiche tecniche
| Nome del prodotto |
Linea di produzione di cornici IBC |
Stile |
riga singola / fila doppia |
| Larghezza massima di saldatura |
1200 mm |
Lunghezza massima di saldatura |
4250 mm |
| Marchio |
Hwashi |
Colore |
blu/giallo/su misura |
| Potenza equipaggiata |
350 kVA/400 kVA |
Luogo del prodotto |
Provincia dello Zhejiang, Cina |
| Voltaggio |
3p 380V |
Materiale |
tubi galvanizzati |
| Tessile del tubo |
1-2 mm |
Classe di servizio |
20% |
| Diametro del tubo |
14-20 mm |
Frequenza |
50 Hz/60 Hz |
| metodo di caricamento dei tubi |
manuale/2 lavori |
Dimensione del cavo |
≥ 70 mm3 |
| capacità di lavoro |
350-450 ((480-550) pezzi/8 ore |
dimensione del tubo d'aria |
G1 |
| domanda di lavoro |
2-3 lavori |
Dimensione del tubo dell'acqua |
G1 1/4 |
Caratteristiche del prodotto - Sistema di spedizione dei serbatoi
- Adatti alle fabbriche che separano il laboratorio delle macchine da soffiare da quello delle gabbie
- I serbatoi di prova vengono trasportati con trasportatore fino al laboratorio di cage senza che sia richiesto alcun intervento umano
- Include l'area di posizionamento della gabbia IBC piegata, stretta e perforata
- Area di stoccaggio dei pallet saldatori
- Percorso di assemblaggio automatico dei pallet
- Saldatura a pallet
- Passaggio sicuro della gabbia rotante e dell'area di assemblaggio dei pallet
- Area di stoccaggio/alimentazione automatica delle piastre da pallet
Perché scegliere l'Hwashi?
- 20+ anni di esperienza nella tecnologia di saldatura e automazione
- Certificato ISO 9001 e approvato CE per gli standard internazionali di qualità
- Supporto tecnico 24 ore su 24 e servizio post-vendita completo
- Soluzioni personalizzabili su misura per le esigenze specifiche di produzione
- Industria 4.0 pronta con capacità di integrazione IoT
