Linea di produzione per gabbie IBC per container sfusi, attrezzature di saldatura per telai e macchine
Sistema di saldatura automatica per telai di gabbie IBC
La saldatrice automatica per telai di gabbie IBC Hwashi presenta una struttura a portale rinforzata con elevata rigidità e funzionamento stabile. Il sistema di saldatura utilizza un alimentatore inverter a media frequenza per l'efficienza elettrica e il risparmio energetico.
Caratteristiche principali
- Efficienza di saldatura: 50 secondi per pezzo
- Sorgente di saldatura: 4 set di sorgenti di alimentazione MF DC
- Opzione piattaforma di alimentazione: a strato singolo o a doppio strato
- Opzione sistema di scarico: scarico manuale o scarico automatico con braccio meccanico
Capacità di produzione: 50 secondi per pezzo
Sistema di saldatura del telaio principale
Quattro set di trasformatori MF controllano sei elettrodi di saldatura per garantire una qualità di saldatura ottimale. Lo stile di saldatura a pianoforte a due lati accelera il processo di saldatura, completando ogni maglia metallica in circa un minuto.
Il design del cilindro pneumatico superiore e inferiore garantisce una posizione di saldatura piatta, mentre gli elettrodi di saldatura a vite migliorano la durata.

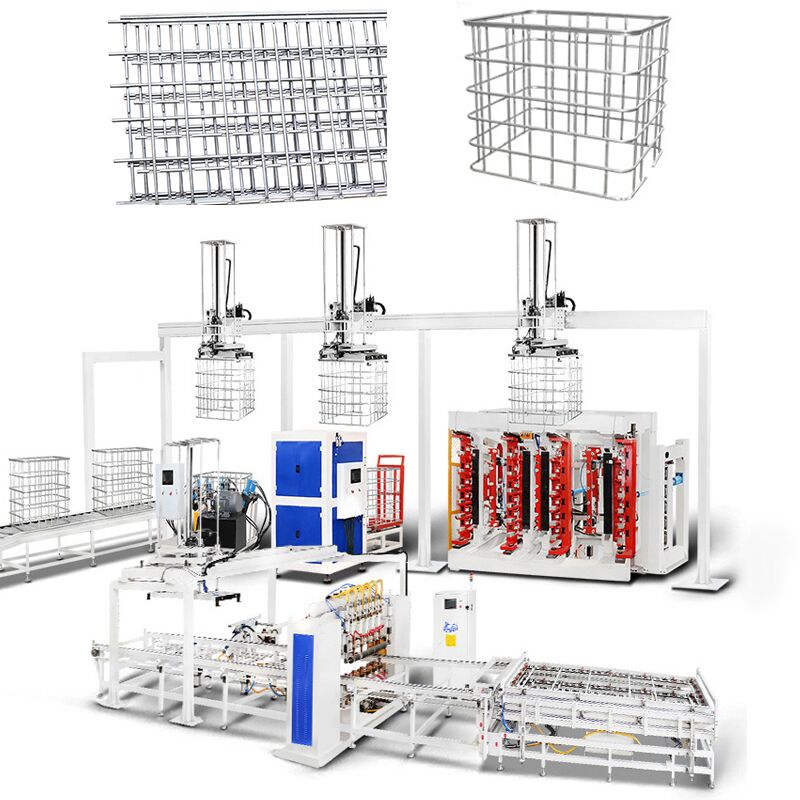

Saldatrice automatica per telai IBC a sei teste
Dotata di 4 set di sorgenti di alimentazione MF DC, questa macchina esegue 6 saldature a punti contemporaneamente. L'alimentatore a doppio strato consente il caricamento del materiale mentre un altro dispositivo è in fase di saldatura.
Maglia a tubo piatto e qualità di saldatura solida
La macchina salda i tubi in una maglia piatta con una qualità di saldatura forte e affidabile. L'intero processo di saldatura richiede circa 60 secondi.
Piega telaio IBC a doppia stazione verticale
Questa piegatrice garantisce alta precisione, funzionamento stabile ed efficienza attraverso la lavorazione integrata.
Processo di piegatura
Trasforma la maglia piatta in una forma a telaio quadrato in 20-25 secondi.
Caratteristiche della trave di piegatura
- La trave di piegatura lavorata a CNC garantisce angoli di piegatura precisi
- Ogni stampo regolabile verso l'alto/il basso di 3 mm per una maggiore gamma di piegatura
- Il design dello stampo a 120 gradi crea angoli di piegatura uniformi
Costruzione del telaio di piegatura
Il telaio della macchina a forma di rettangolo con colonne in acciaio più spesse e pannelli di copertura a forma di porta garantiscono un funzionamento stabile e solido.
Stazione di pressione idraulica
Progettata per piegare le maglie dei serbatoi su pallet in telai rettangolari con dimensioni di (1200±5mm)×(1000±5mm).
Macchina per il bloccaggio del telaio della gabbia IBC
La lavorazione integrata offre un'elevata precisione di inserimento, una forte solidità di bloccaggio e un funzionamento stabile ed efficiente.
Efficienza e qualità del bloccaggio
Il bloccaggio idraulico delle estremità del telaio tubolare viene completato in 25-30 secondi.
Braccio di aggraffatura regolabile
- Gamma di lavoro più ampia per diversi design di gabbie metalliche IBC
- Il design idraulico e pneumatico migliora l'efficienza
- Giunzione automatica dei lati dei tubi
Sistema di aggraffatura idraulica
Lo stampo di aggraffatura idraulica crea punti di aggraffatura stretti per evitare la rottura della gabbia metallica.
Dispositivo di invio automatico
Il dispositivo di invio automatico della gabbia metallica garantisce una produzione automatizzata della gabbia fluida ed efficiente.
Macchina per la foratura e la punzonatura del telaio della gabbia IBC
Crea fori sui telai per un fissaggio sicuro ai telai di base.
Efficienza e qualità della foratura
Il processo di punzonatura idraulica viene completato in 25-30 secondi.
Componenti della macchina
- Teste di pressatura con stampo di pressatura
- Stazione idraulica
- Pannello di posizionamento della testa di punzonatura
Il pannello di posizionamento regolabile da sinistra a destra, avanti e indietro offre una gamma di posizionamento della punzonatura più ampia.
Saldatrice per telaio di base della gabbia IBC
Struttura orizzontale con 7 teste di saldatura per la saldatura completa del telaio di base. L'operatore gestisce solo il carico/scarico mentre la macchina esegue la saldatura automatica.
Caratteristiche del prodotto
- Struttura orizzontale con 7 teste di saldatura per il completamento del telaio di base
- Scarico pallet saldato automatico
- 3 set di alimentatori MF DC da 250KVA
- Qualità del prodotto e tasso di produzione migliorati con costi ridotti
- Elimina la qualità di saldatura instabile dal lavoro manuale
| Nome del prodotto |
Linea di produzione del telaio IBC |
Stile |
fila singola / doppia fila |
| Larghezza massima di saldatura |
1200mm |
Lunghezza massima di saldatura |
4250mm
|
| Marchio |
Hwashi |
Colore |
blu/giallo/personalizzato |
| Potenza equipaggiata |
350kVA/400kVA |
Luogo di produzione |
Provincia di Zhejiang, Cina |
| Voltaggio |
3p 380V |
Materiale |
Tubo zincato |
| Spessore del tubo |
1-2mm |
ciclo di lavoro |
20% |
| Diametro del tubo |
14-20mm |
Frequenza |
50HZ/60HZ |
| Metodo di carico del tubo |
manuale/2 operai |
Dimensione del cavo |
≥70mm3 |
| Capacità di lavoro |
350-450(480-550) pezzi/8 ore |
Dimensione del tubo dell'aria |
G1 |
| Richiesta di manodopera |
2-3 operai |
Dimensione del tubo dell'acqua |
G1 1/4 |
Caratteristiche del sistema di invio del serbatoio
- Adatto per fabbriche con macchina soffiaggio e officine di gabbie separate
- Trasporto su nastro trasportatore dei serbatoi di prova all'officina delle gabbie senza intervento umano
- Sistema di invio del serbatoio
- Area di posizionamento della gabbia piegata, aggraffata e punzonata IBC
- Area di stoccaggio pallet saldati
- Percorso di assemblaggio automatico del pallet
- Saldatura del pallet
- Area di assemblaggio gabbia e pallet rotanti
- Passaggio sicuro
- Area di stoccaggio piastre pallet / Alimentazione automatica
