Hwashi IBC Cage Automatic Production Machine

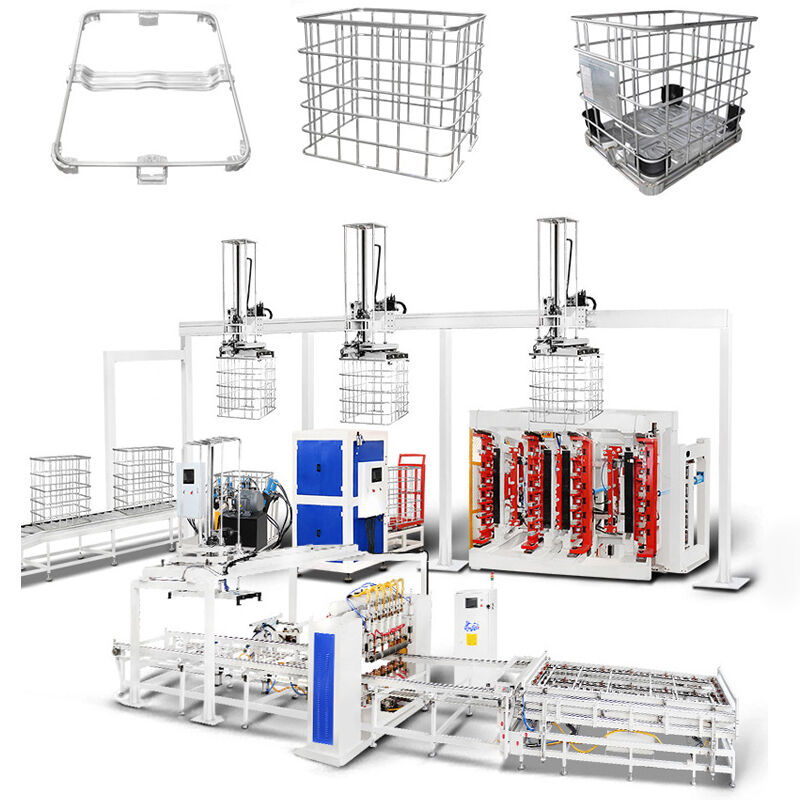

La Hwashi IBC Cage Frame Automatic Welding Machine è una linea di produzione specializzata progettata per la produzione di cornici IBC.braccio meccanico di scarico delle maglie, struttura di rotazione delle maglie, macchina automatica per piegare il telaio, macchina di bloccaggio, macchina per fare buchi e per perforare, e braccio meccanico mobile automatico della linea di produzione.La linea completa richiede solo 2-3 operatori che semplicemente caricano i materiali all'inizio e scaricano i prodotti finiti alla fine.
Principali vantaggi
Consumo energetico efficiente:La tecnologia e i materiali di saldatura avanzati garantiscono un rapporto energia/consumo ad alta efficienza, dimostrando la consapevolezza ambientale e sostenendo lo sviluppo sostenibile.
Interfaccia user-friendly:Un'interfaccia intuitiva semplifica il funzionamento, riduce i costi di formazione e aumenta l'efficienza operativa.
Specifiche tecniche
- Efficienza di saldatura: 50 secondi per pezzo
- Fonte di saldatura: 4 serie Fonte di alimentazione MF DC
- Opzione piattaforma di alimentazione: singolo strato o doppio strato
- Opzione di sistema di scarico: scarico manuale o scarico automatico del braccio meccanico
Capacità di produzione50 secondi per pezzo
Sistema di telaio di saldatura principale
Quattro trasformatori MF regolano sei serie di elettrodi di saldatura, garantendo una qualità di saldatura ottimale per ogni punto.La tecnica di saldatura bilaterale in stile pianoforte accelera significativamente il processo di saldatura, completando ciascuna rete metallica entro un minuto.
Il design incorpora cilindri d'aria superiori e inferiori per garantire posizioni di saldatura piane.
Macchina di saldatura automatica a sei teste IBC
Il sistema di alimentazione della saldatura è dotato di quattro serie di avanzate sorgenti di alimentazione MF DC, che consentono la saldatura simultanea in sei punti diversi.L'alimentatore a doppio strato per apparecchiature migliora l'efficienza consentendo il carico del materiale su un apparecchio mentre la saldatura avviene su un altro.
Griglia di tubo piatto e qualità della saldatura

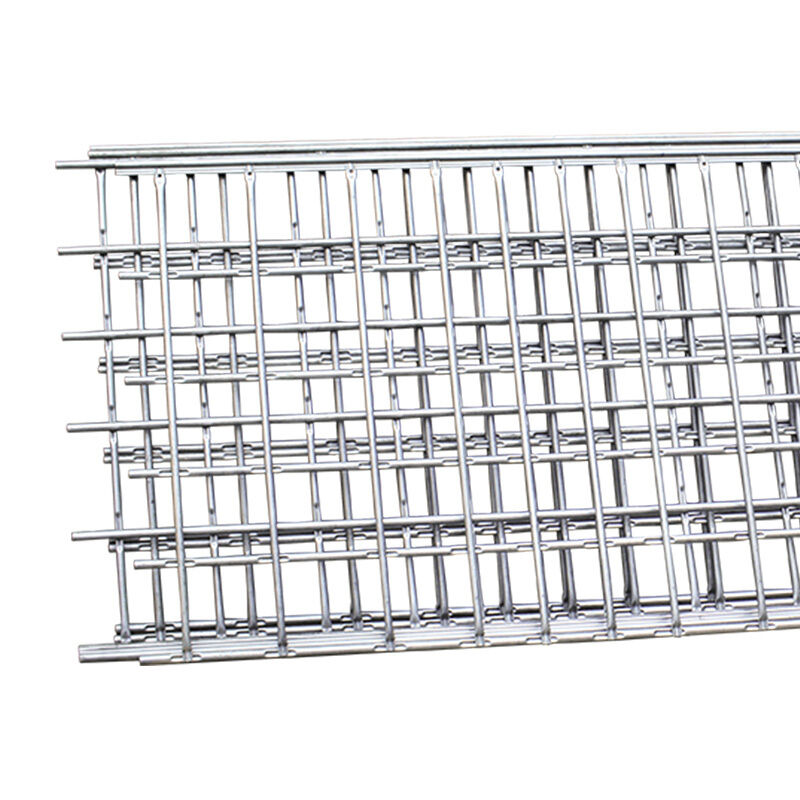

L'apparecchio di saldatura trasforma i tubi in una caratteristica configurazione a maglia piana, garantendo saldature forti e robuste.
Macchina di piegatura a telaio IBC a doppia stazione verticale
Questa macchina di lavorazione completa garantisce una flessione di alta precisione con operazioni stabili e una notevole efficienza.
Piega la rete piatta in forma quadrata
La macchina di piegatura trasforma sapientemente la rete piana in cornici quadrate con precisione, completando il processo di piegatura in circa 20-25 secondi.
Caratteristiche della trave di piegatura
- Il fascio di piegatura lavorato CNC garantisce angoli di piegatura precisi
- Ogni stampo sulla trave di piegatura può essere regolato verso l'alto e verso il basso di circa 3 mm per aumentare la gamma di piegatura
- Lo stampo a 120 gradi crea angoli di piegatura più lisci
Costruzione del telaio di piegatura
Il telaio della macchina è dotato di una robusta struttura rettangolare con colonne in acciaio più spesse e un pannello di copertura a forma di porta, che garantisce una robustezza e una stabilità eccezionali.
Stazione di pressione idraulica
Specificamente progettata per piegare le maglie dei serbatoi di pallet, questa stazione a propulsione idraulica le modella in cornici rettangolari con dimensioni precise di (1200±5 mm) *(1000±5 mm),garantendo prestazioni di piegatura ottimali.
Macchina di bloccaggio del telaio della gabbia IBC
Questa unità coesa offre un'eccezionale precisione nell'inserimento, una robusta resistenza al blocco e una combinazione perfetta di stabilità ed efficienza.
Efficienza e qualità delle serrature
Braccio di presa regolabile
- Disegni di gabbie metalliche IBC su misura per una gamma di lavoro più ampia
- La progettazione idraulica e pneumatica migliora l'efficienza della macchina
- con una lunghezza superiore a 50 mm
Moffa per il clinching idraulico
Il sistema idraulico crea punti di blocco stretti per i tubi, impedendo che la gabbia metallica si crepi.
Stazione di pressione idraulica
Equipaggiato con un dispositivo di invio automatico per garantire una produzione di gabbie metalliche fluida ed efficiente.
IBC Cage Frame Hole Making e Punching Machine
Questa macchina forma buchi sul telaio per consentire il fissaggio sicuro sul telaio di base.
Efficienza e qualità della lavorazione dei buchi
Utilizzando la forza idraulica, l'intero processo di perforazione e perforatura richiede circa 25-30 secondi.
Le caratteristiche sono:
- Teste di pressatura con stampo di pressatura
- Stazione idraulica
- Pannello di localizzazione della testa da foratura
- Pannello di localizzazione regolabile da sinistra a destra, avanti-indietro per una gamma di posizionamento più ampia
Macchina di saldatura a base di telaio IBC
Questa macchina a struttura orizzontale con 7 teste di saldatura completa automaticamente la saldatura del telaio di base.
Caratteristiche del prodotto
- Struttura orizzontale con 7 teste di saldatura per saldatura completa del telaio di base
- Scarico automatico di pallet saldati
- 3 serie di sorgenti di alimentazione MF DC 250KVA
- Aumenta la qualità del prodotto e il tasso di produzione riducendo i costi
- Risolve i problemi di qualità della saldatura instabile derivanti dal lavoro manuale
- Un tasso di produzione e un livello di automazione più elevati
Tabella delle specifiche tecniche
| Nome del prodotto |
Linea di produzione di cornici IBC |
Stile |
riga singola / fila doppia |
| Larghezza massima di saldatura |
1200 mm |
Lunghezza massima di saldatura |
4250 mm |
| Marchio |
Hwashi |
Colore |
blu/giallo/su misura |
| Potenza equipaggiata |
350 kVA/400 kVA |
Luogo del prodotto |
Provincia dello Zhejiang, Cina |
| Voltaggio |
3p 380V |
Materiale |
tubi galvanizzati |
| Spessore del tubo |
1-2 mm |
ciclo di lavoro |
20% |
| Diametro del tubo |
14-20 mm |
Frequenza |
50 Hz/60 Hz |
| Metodo di caricamento dei tubi |
manuale/2 lavori |
Dimensione del cavo |
≥ 70 mm3 |
| Capacità di lavoro |
350-450 ((480-550) pezzi/8 ore |
Dimensioni del tubo d'aria |
G1 |
| Domanda di lavoro |
2-3 lavori |
Dimensione del tubo dell'acqua |
G1 1/4 |
Caratteristiche del layout della linea di produzione
- Sistema di trasmissione dei serbatoi: adatto alle fabbriche con macchine da soffiare e officine a gabbia separate
- Serbatoi di prova trasportati da trasportatore all'officina delle gabbie senza intervento umano
- IBC Area di posizionamento della gabbia piegata, stretta e perforata
- Area di stoccaggio dei pallet saldatori
- Percorso di assemblaggio automatico dei pallet
- Stazione di saldatura dei pallet
- Area di assemblaggio di gabbia rotante e pallet
- Progettazione di passaggi sicuri
- Area di stoccaggio con alimentazione automatica
