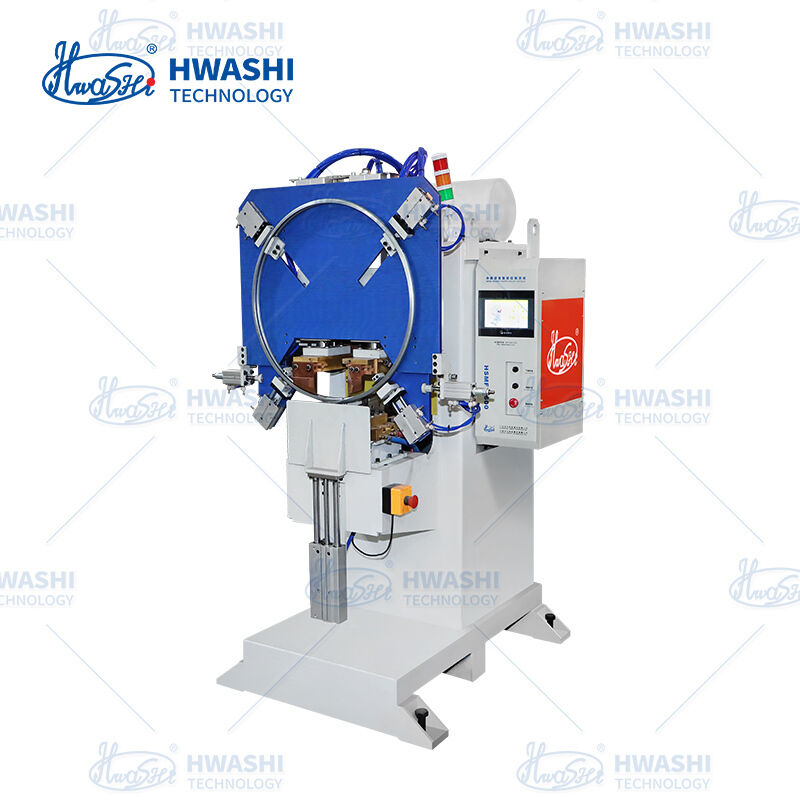

Hwashi MFDC Saldatrice a doppia testa per pinze di blocco a canne.
Due saldature, un ciclo, zero asimmetria.
Introduzione della saldatrice a doppia testa Hwashi MFDC per le pinze di bloccaggio per anelli a canna- una macchina di saldatura a punto a corrente continua ad inverter a media frequenza progettata da zero per la saldatura simultanea a due punti di clip di blocco per cerchioni.Progettato per i produttori di tamburi che richiedono una qualità di saldatura simmetrica, elevato rendimento e prestazioni affidabili su cerchi in acciaio galvanizzato e rivestito.
Descrizione del prodotto

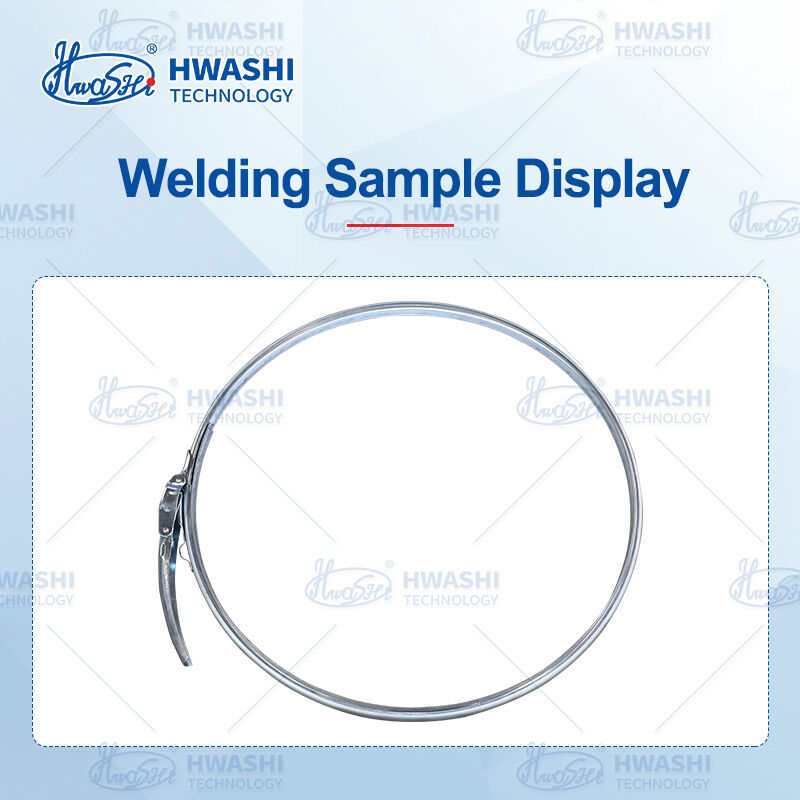

Una pinza di blocco per cerchioni a canna ha due punti di attacco uno su ciascun lato del meccanismo di chiusura.La clip di blocco è l'articolazione più critica su tutto l'assemblaggio del cerchio del barile, ed è sottoposto a costante stress meccanico ogni volta che la canna viene aperta, chiusa e trasportata.

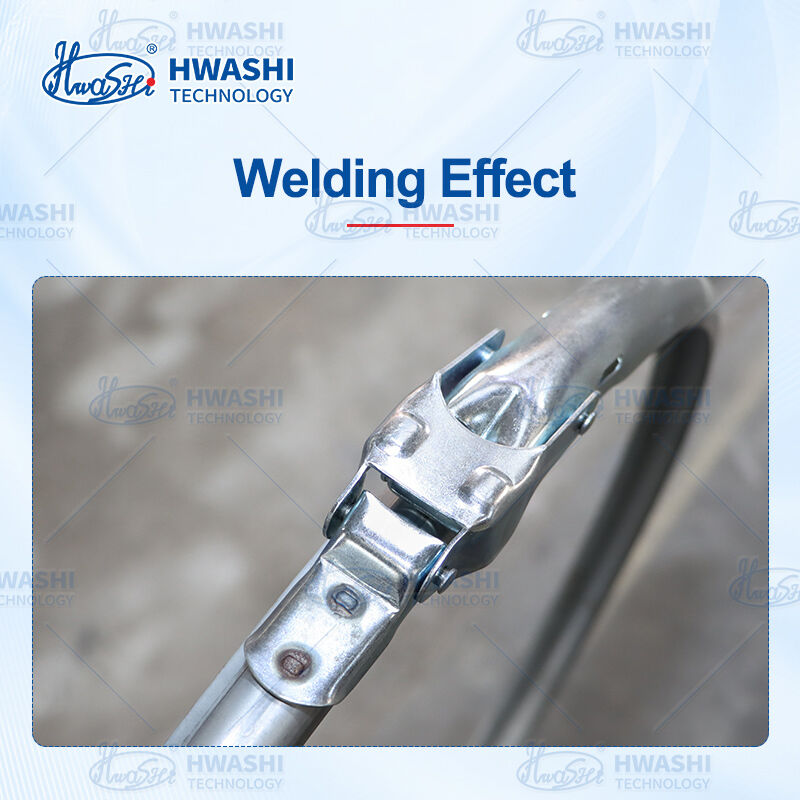

La saldatrice a doppia testa Hwashi MFDC elimina l'asimmetria della saldatura saldando entrambi i punti di attacco simultaneamente con corrente e pressione controllate indipendentemente ma perfettamente sincronizzate.Entrambe le teste sparano nello stesso ciclo., producendo due saldature con identiche dimensioni di pepite, identica penetrazione e identica forza di trazione ogni volta.
Azionato da:Tecnologia dell'inverter MFDCfunzionando a 1000Hz, questa macchina fornisce impulsi di energia concentrati e veloci che formano pezzette solide prima che il rivestimento di zinco possa vaporizzarsi, rendendola ideale per cerchi di acciaio galvanizzato senza schizzi,segni di ustione, o danni al rivestimento.sistema di fissaggio pneumaticoè specificamente progettato per la geometria curva dei cerchi a canna, garantendo un contatto completo e uniforme degli elettrodi su superfici cilindriche.
Contempi di ciclo inferiori a 3 ∼5 secondi per cerchio(compreso il carico e lo scarico) e101 programmi di saldatura memorizzatiper il passaggio istantaneo tra le specifiche, un singolo operatore può elaborare centinaia di cerchi per turno con una qualità di saldatura coerente e certificata.
Dettagli del prodotto
Principio di funzionamento
La macchina esegue l'intero processo di saldatura delle pinze di blocco in un ciclo completamente automatico:
- CaricoL'operatore inserisce il cerchio e la pinza di chiusura nel dispositivo appositamente progettato.
- ClampoIl sistema pneumatico fissa il pezzo di lavoro e posiziona entrambi gli elettrodi sui punti di fissaggio della pinza
- SaldaturaLe due teste di saldatura MFDC si accendono simultaneamente con corrente e pressione sincronizzate, formando due nugget di saldatura identici
- Aspetta.Gli elettrodi mantengono la pressione durante la solidificazione per garantire la piena formazione di pepite
- RilascioL'elettrodo si ritira, l'apparecchio si apre per rimuovere la parte
Il ciclo automatico controllato da un PLC gestisce ogni fase senza innesco manuale, senza richieste di giudizio del tempo, senza variazioni dipendenti dall'operatore.
Caratteristiche chiave
| Caratteristica | Benefici |
|---|
| Saldatura simultanea a doppia testa | Entrambi i punti di fissaggio delle pinze di blocco sono saldati in un ciclo con parametri identici |
| Tecnologia dell'inverter MFDC (1000 Hz) | Aumento rapido della corrente, breve durata di saldatura, impedisce la vaporificazione dello zinco sui cerchi galvanizzati, elimina schizzi e segni di ustioni, risparmia oltre il 30% di energia rispetto al CA |
| Precisione di regolazione della corrente ± 1% | Qualità costante delle pepite in ogni ciclo di saldatura |
| Fabbricazione a superficie curva | Elettrodi e blocchi di localizzazione su misura, progettati per la geometria del cerchio di canna, garantiscono un contatto completo e uniforme sulle superfici cilindriche indipendentemente dal diametro del cerchio |
| Ciclo di saldatura completamente automatico | La sequenza controllata dal PLC dal fissaggio al rilascio elimina la variabilità umana, i nuovi operatori producono la stessa qualità dei veterani |
| 101 programmi di saldatura memorizzati | Richiamo istantaneo per diverse dimensioni di cerchione, spessori di strisce e disegni di fibbia |
| Tempo di ciclo di 3 ̊5 secondi | Centinaia di cerchi finiti per turno da un singolo operatore |
| Clampaggio pneumatico e azionamento dell'elettrodo | Rapido, ripetibile, senza regolazione manuale tra le parti |
| Input bilanciato a tre fasi | Non è necessaria alcuna correzione del fattore di potenza. |
Specifiche tecniche
| Articolo | Specificità |
|---|
| Tipo di macchina | Saldatura a punto MFDC a doppia testa verticale |
| Capi di saldatura | 2 (sinistra e destra, a controllo indipendente, simultaneo) |
| Frequenza dell'inverter | 1000 Hz |
| Voltaggio di ingresso | 380V ± 10%, 50/60Hz a tre fasi |
| Capacità nominale | 63 / 100 / 150 KVA a testa (selezionabile) |
| Max. Corrente secondaria | Fino a 20.000 A a testa |
| Ciclo di lavoro | 50% |
| Precisione di controllo corrente | ± 1% |
| Colpo di elettrodo | 80 mm superiore / 30 mm inferiore |
| Forza dell'elettrodo | 2001500 N (pneumatico, regolabile) |
| Intervallo di tempo di saldatura | 1 ¢ 999 ms |
| Tempo di ciclo automatico | 3 ̊5 s/pc (compreso carico/scarico) |
| Programmi memorizzati | 101 |
| Modalità di funzionamento | Ciclo di caricamento manuale/saldatura automatica |
| Fornitura pneumatica | 00,6 MPa |
| Frigorifero | raffreddato ad acqua (circuito chiuso, controllo del flusso) |
| Sicurezza | Tende leggere, blocchi, E-stop, protezione contro il sovraccarico, allarme a bassa pressione |
| Certificazione CE | - Sì, sì. |
