Macchina di saldatura automatica avanzata per scaffalature di piattaforme

Macchina di saldatura automatica avanzata per scaffali di filo

Linea di produzione di scaffalature di copertura a maglia di filo

Macchine di saldatura automatiche per scaffali di filo

Luogo di origine:

Cina

Marca:

HWASHI

Certificazione:

CE/CCC/ISO

Contattici

Richieda una citazione

Dettagli del prodotto

Energia elettrica:

Quattro cavi trifasi 380V±10%

Cavo di alimentazione:

120 mm2,400 A

metodo di controllo:

PLC

Larghezza di saldatura effettiva:

1200 mm

Lunghezza di saldatura effettiva:

1200 mm

Velocità commovente automatica:

200-500mm/s regolabile

Gamma di riempimento automatico del filo:

Cavi di linea: 400-1200 mm, diametro del filo: 2-6 mm

Numero del sistema automatico di riempimento del filo:

2 serie

Termini di trasporto & di pagamento

Quantità di ordine minimo

1 set

Prezzo

US $350000.00 / Set

Imballaggi particolari

pacchetto in legno degno del mare

Tempi di consegna

7-30 giorni lavorativi dopo aver ricevuto il pagamento

Termini di pagamento

L/C, T/T

Capacità di alimentazione

50 serie al mese

Prodotti correlati

Video

Linea automatica di macchine per la saldatura di gabbie per pannelli in rete metallica HWASHI per reti metalliche saldate

Ottenga il migliore prezzo

Video

Macchina di saldatura automatica avanzata per scaffalature di piattaforme

Ottenga il migliore prezzo

Video

Macchina di saldatura a punti di maglia di acciaio frigorifero Wire Shelf Multipoint Spot Welding Machine

Ottenga il migliore prezzo

Video

Macchina di saldatura automatica a punti multipli per scaffalature di filo frigorifero e reti di maglie di acciaio

Ottenga il migliore prezzo

Contattici

+8613380655800

marketing@hwashi.com

Contatto ora

Descrizione di prodotto

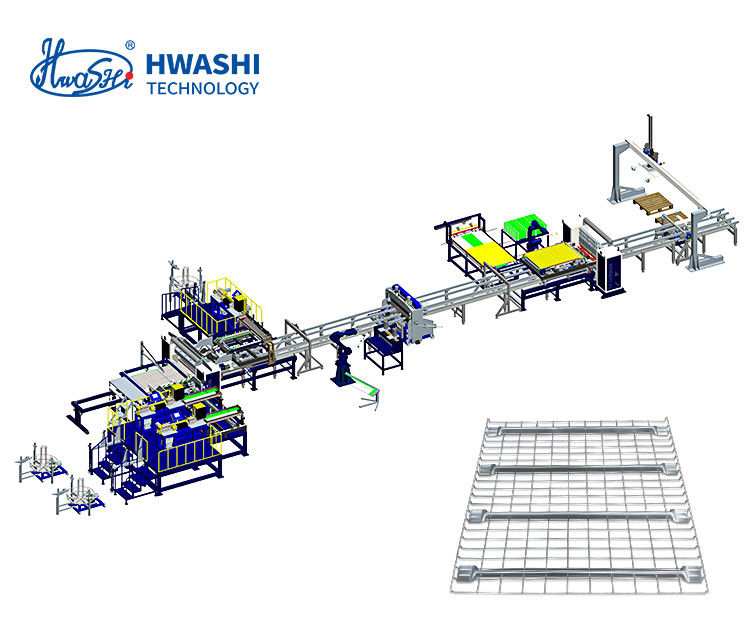

Macchina di saldatura automatica avanzata per scaffalature di piattaforme

Descrizione del prodotto

La linea di produzione di saldatura progettata per questo progetto è specificamente destinata alla produzione rapida di pallet Wire.Permette la produzione completamente automatizzata di maglie di filo e rigidificanti. realizzazione di taglio automatico del filo, alimentazione, saldatura, piegatura, rotazione, taglio bordi, rigidificatore alimentazione automatica, saldatura e impilamento del prodotto finito.L'intero progetto di linea richiede solo due operatoriInoltre contribuisce ad affrontare i problemi di instabilità della qualità e di bassa efficienza associati alle operazioni manuali.L'efficienza della produzione e il livello di automazione sono significativamente migliorati.

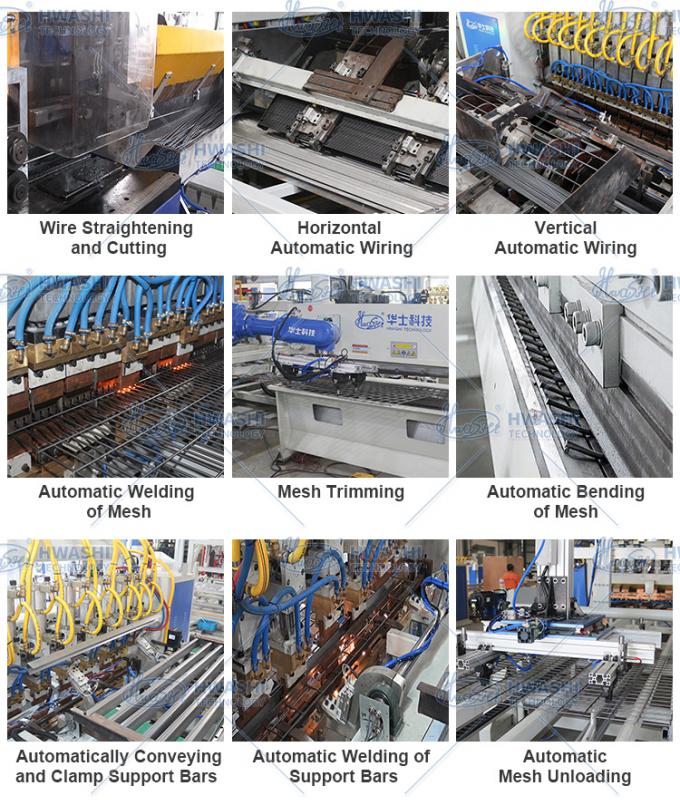

Processo di lavoro

Processo di lavoro

1)La macchina ad alta velocità per raddrizzare e tagliare i fili taglierà i fili dalla bobina del filo,e quindi caricare i fili al sistema di alimentazione del filo per il riempimento automatico del filo dei fili trasversali e dei fili di linea. 2) Il sistema di riempimento del filo incrociato e del filo lineare alimenta automaticamente il filo alla posizione di saldatura.il robot raccoglierà la maglia e lo caricherà alla stazione di taglio del filo per tagliare i bordi. 5) Dopo il taglio, il robot rimette la maglia di filo sul cavo trasportatore e la sposta alla stazione di piegatura.7)Il sistema rotativo ruoterà la maglia, e la macchina di piegatura piegherà un altro lato della maglia.8)La maglia di filo si muoverà verso la posizione di saldatura dei rigidificatori (barre di supporto) 9)Il braccio meccanico carica i rigidificatori e li fissa automaticamente nella posizione di saldatura. 10) La macchina di saldatura salda i rigidificatori secondo i disegni. 11) Dopo la saldatura, il braccio meccanico di scarico volterà e impiolerà automaticamente il prodotto finito.

Articolo 2	Dati
Energia elettrica	Cable trifase a quattro fili 380V±10%
Cavo di alimentazione	120 mm2,400 A
Metodo di controllo	PLC
Larghezza di saldatura effettiva	1200 mm
Lunghezza effettiva della saldatura	1200 mm
Velocità di movimento automatica	200-500 mm/s regolabile
Intervallo di riempimento automatico del filo	Cavi di linea: 400-1200 mm, diametro del filo: 2-6 mm Cavi trasversali: 400-1200 mm, diametro del filo: 2-6 mm
Numero del sistema automatico di riempimento del filo	2 serie
Dimensione della macchina	35000 mmx8000 mm
Pressione dell'aria	0.6MPa
Acqua di raffreddamento	15-25°C

Dettagli della macchina

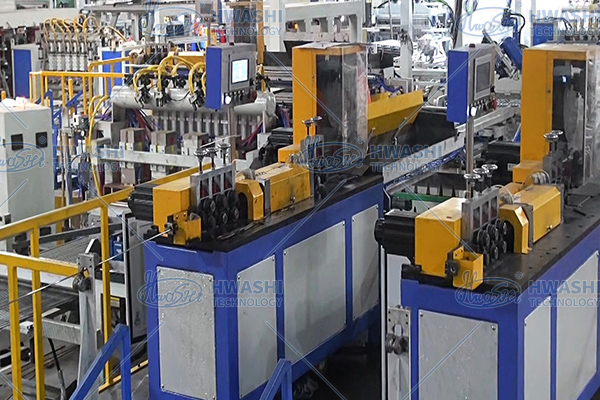

Macchine per tagliare fili ad alta velocità

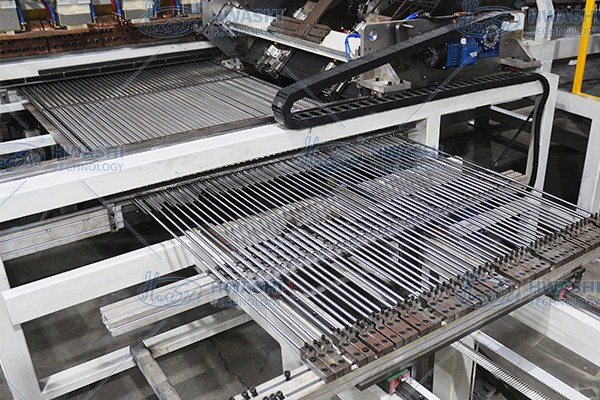

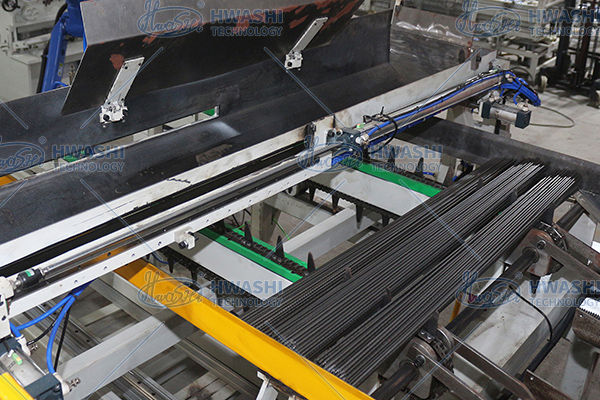

Sistema automatico di alimentazione del filo

Sistema di riempimento automatico a filo lineare

Sistema di riempimento automatico a filo incrociato

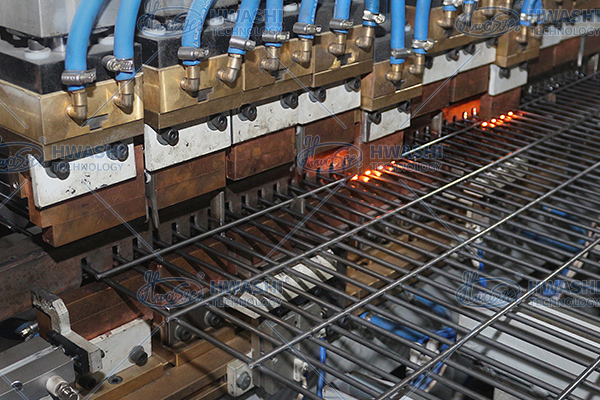

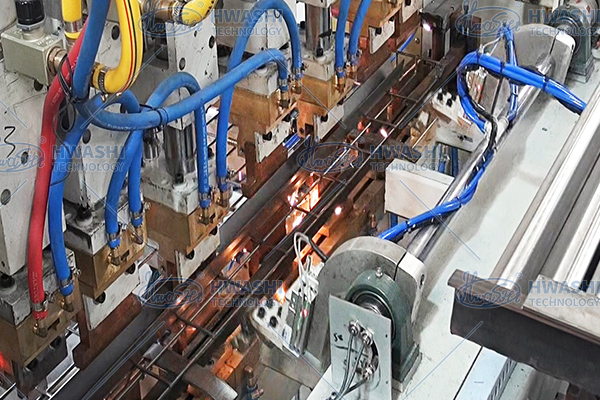

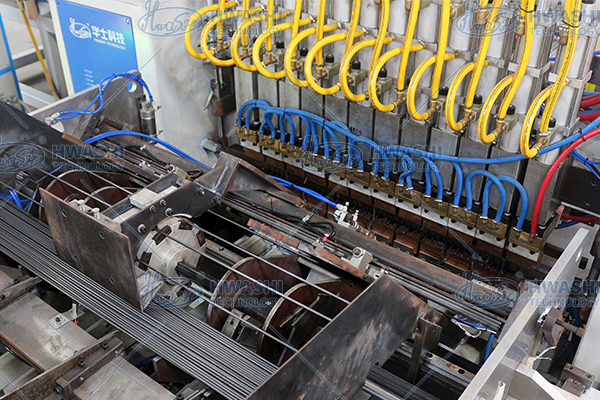

Macchine di saldatura automatiche a maglia di filo

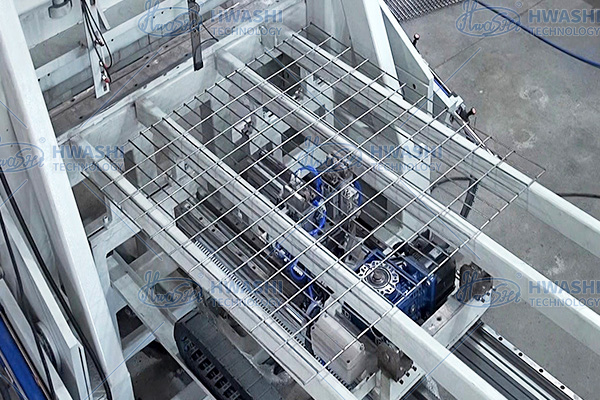

Carrozzina di trasloco automatica a maglia

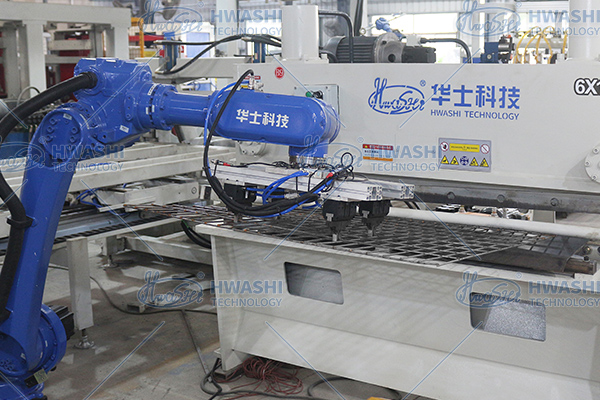

Macchine per il taglio di fili e robot

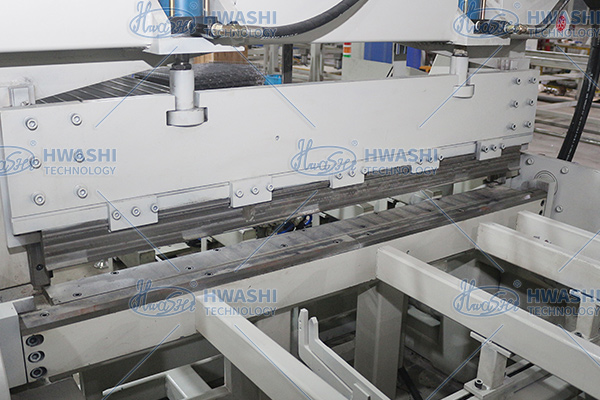

Macchine per piegare maglie di filo

Sistema di caricamento dei rigidificatori

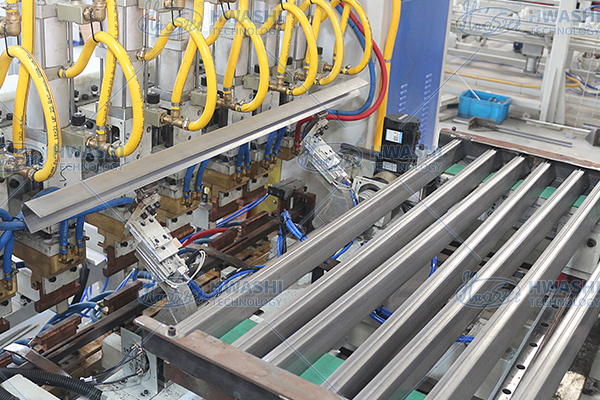

Sistema di saldatura con rigidificatore

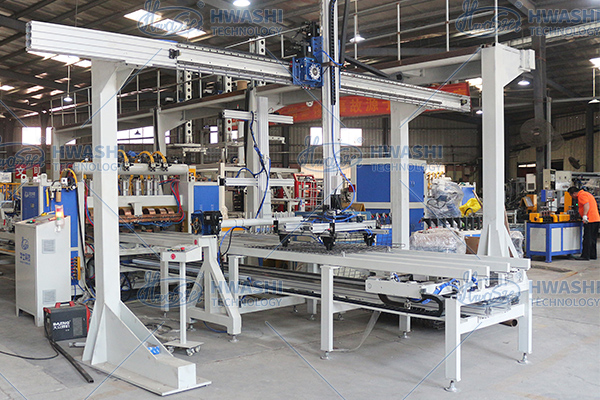

Scarico e immagazzinamento automatici

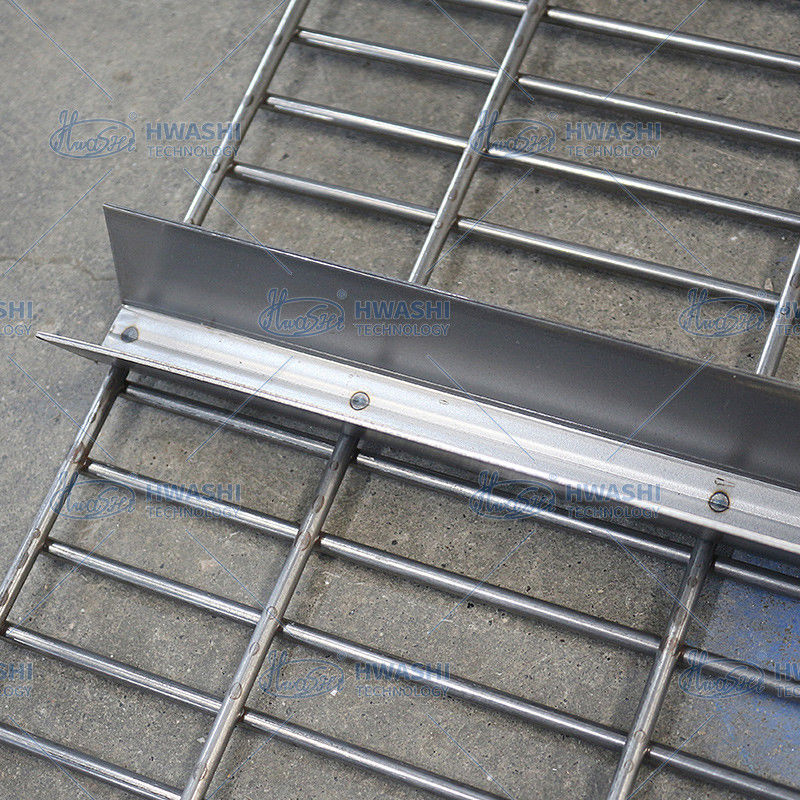

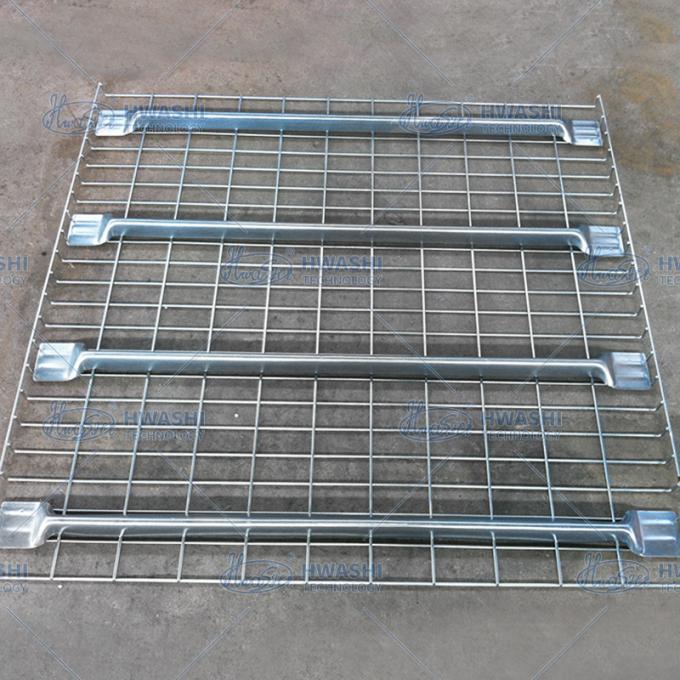

Prodotto finito
