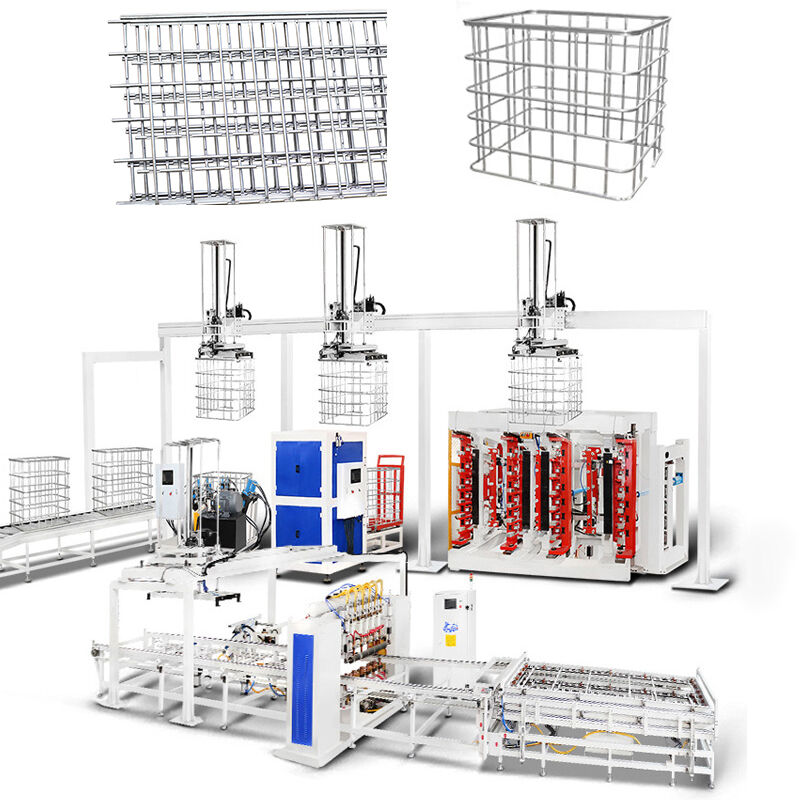

Macchina completamente automatica per la produzione di gabbie IBC
La macchina automatica per la produzione di gabbie IBC Hwashi rappresenta l'apice dell'innovazione produttiva, combinando tecnologia di automazione avanzata con ingegneria di precisione per offrire una soluzione completa per la produzione di gabbie per container intermedi sfusi (IBC). Questo sistema all'avanguardia trasforma le materie prime in gabbie IBC di alta qualità attraverso un processo completamente integrato e automatizzato che garantisce qualità eccezionale, massima efficienza e significativi risparmi sui costi.
Caratteristiche e tecnologia avanzate
Linea di produzione completamente automatizzata
- Sistema integrato che combina saldatura automatica, scarico rete, piegatura, bloccaggio, foratura e punzonatura
- Richiede solo 3-4 operatori
- Capacità di funzionamento continuo 24 ore su 24, 7 giorni su 7
- Tasso di produzione di 80 gabbie all'ora
Ingegneria di precisione
- Molteplici teste di saldatura che operano simultaneamente con tecnologia CNC per un'accuratezza e una coerenza eccezionali
- 6-7 teste di saldatura per risultati uniformi
- Precisione dimensionale di ±0,1 mm
- Tempo ciclo di 60 secondi per gabbia
Garanzia di qualità basata sull'IA
- Sistema intelligente di rilevamento dei difetti che identifica e corregge le anomalie di produzione in tempo reale
- Regolazione automatica dei parametri
- Monitoraggio e analisi in tempo reale
- Controllo qualità costante
Telaio di saldatura principale
Quattro set di trasformatori MF regolano sei set di elettrodi di saldatura, garantendo una qualità di saldatura ottimale per ogni punto di saldatura. La tecnica di saldatura bilaterale in stile pianoforte accelera notevolmente il processo di saldatura. Ogni rete metallica può essere completata entro un minuto. Il design incorpora cilindri pneumatici superiori e inferiori per garantire una posizione di saldatura piatta. Inoltre, gli elettrodi di saldatura presentano un design a vite, migliorando la durata ad ogni utilizzo.

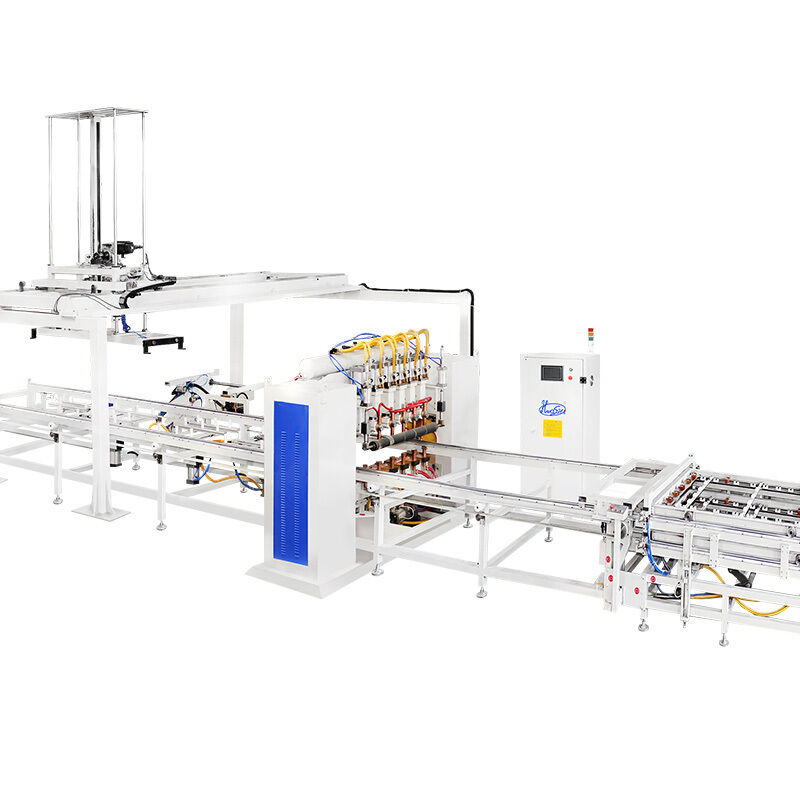

Saldatrice automatica per telai IBC a sei teste
Il sistema di alimentazione per la saldatura è dotato di quattro set di sorgenti di alimentazione avanzate MF DC, che consentono la saldatura simultanea in sei punti diversi. Un alimentatore a doppio strato per maschere migliora l'efficienza operativa: mentre una maschera è attivamente impegnata nella saldatura, l'altra può caricare materiali senza interruzioni.
Rete a tubo piatto e qualità di saldatura solida
L'apparato di saldatura trasforma i tubi in una distintiva configurazione a rete piatta, garantendo saldature di resistenza e qualità robusta senza pari. Il processo di saldatura viene completato in modo efficiente in circa 60 secondi.

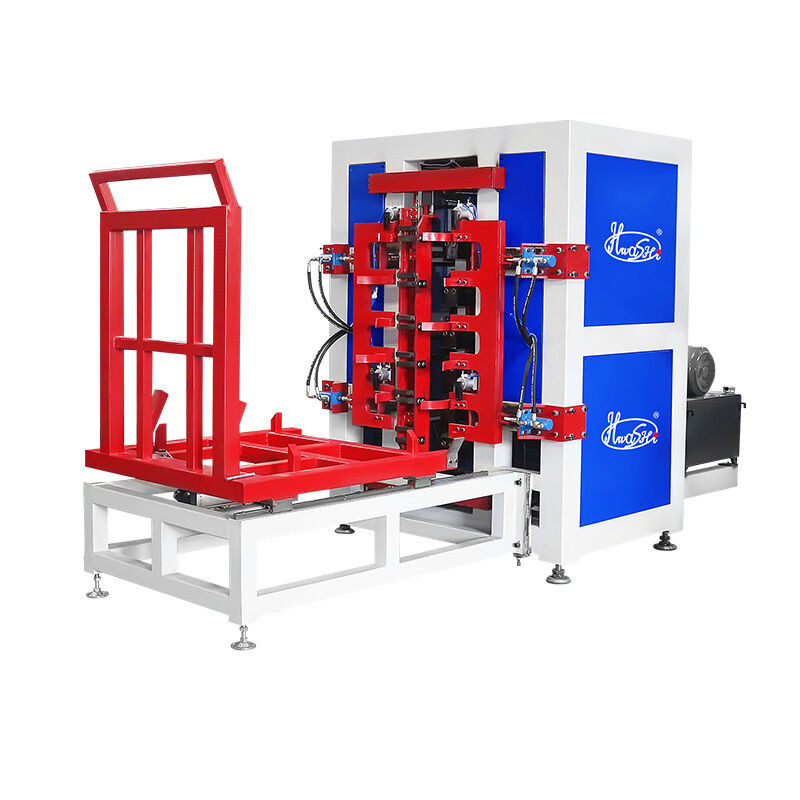

Piegatrice verticale a doppia stazione per telai IBC
La piegatrice a doppia stazione per telai IBC garantisce alta precisione nella piegatura, operazioni stabili e notevole efficienza. La piegatrice trasforma la rete piatta in un telaio precisamente squadrato in circa 20-25 secondi.
Caratteristiche della trave di piegatura
- La trave di piegatura lavorata a CNC garantisce angoli di piegatura precisi
- Ogni stampo sulla trave di piegatura può essere regolato verso l'alto e verso il basso di circa 3 mm per aumentare il raggio di piegatura
- Il design dello stampo a 120 gradi rende ogni angolo di piegatura più fluido
Costruzione del telaio di piegatura
Il telaio della macchina presenta un robusto design rettangolare con colonne in acciaio più spesse e un pannello di copertura a forma di porta, garantendo eccezionale solidità e stabilità.
Stazione di pressione idraulica
Specificamente progettata per la piegatura delle reti dei pallet tank, la piegatrice IBC le sagoma in telai rettangolari con dimensioni precise di (1200±5 mm)*(1000±5 mm).
Serratrice per telai di gabbie IBC
Metodicamente realizzata come un'unità coesa, vantando un'eccezionale precisione nell'inserimento, una robusta forza di bloccaggio e una perfetta fusione di stabilità ed efficienza.
Efficienza e qualità di bloccaggio
- Braccio di aggraffatura regolabile su misura per diversi design di gabbie metalliche IBC
- Il design idraulico e pneumatico migliora l'efficienza della macchina
- Progettato per l'unione automatica dei due lati del tubo
- Lo stampo di aggraffatura idraulico crea punti di aggraffatura stretti per prevenire crepe
- La stazione di pressione idraulica con dispositivo di invio automatico garantisce una produzione fluida
Macchina per foratura e punzonatura telai gabbie IBC
Utilizzata per formare fori sul telaio in modo che il telaio completo possa essere fissato sul telaio di base. Il processo idraulico richiede circa 25-30 secondi per essere completato.
Efficienza e qualità della foratura
- Teste di pressatura con stampo di pressatura
- Stazione idraulica
- Pannello di posizionamento della testa di punzonatura
- Pannello regolabile sinistra-destra, avanti-indietro per un raggio di posizionamento più ampio
Saldatrice per telaio di base gabbie IBC
Il design adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare e scaricare il prodotto mentre la macchina esegue la saldatura automatica.
Caratteristiche del prodotto
- Struttura orizzontale con 7 teste di saldatura per la saldatura del telaio di base
- Scarico automatico dei pallet saldati
- 3 set di alimentazione MF DC 250KVA per una maggiore qualità e tasso di produzione
- Risolve il problema della qualità di saldatura instabile causata dal lavoro manuale
- Maggiore tasso di produzione e livello di automazione
Specifiche tecniche
| Nome del prodotto |
Linea di produzione telai IBC |
Stile |
singola fila / doppia fila |
| Larghezza massima di saldatura |
1200 mm |
Lunghezza massima di saldatura |
4250 mm |
| Marca |
Hwashi |
Colore |
blu/giallo/personalizzato |
| Potenza equipaggiata |
350 kVA / 400 kVA |
Luogo di produzione |
Provincia di Zhejiang, Cina |
| Tensione |
3p 380V |
Materiale |
Tubo zincato |
| Spessore del tubo |
1-2 mm |
Ciclo di lavoro |
20% |
| Diametro del tubo |
14-20 mm |
Frequenza |
50 Hz / 60 Hz |
| Metodo di caricamento del tubo |
manuale / 2 operai |
Dimensioni cavo |
≥70 mm³ |
| Capacità di lavoro |
350-450 (480-550) pezzi / 8 ore |
Dimensioni tubo aria |
G1 |
| Richiesta di manodopera |
2-3 operai |
Dimensioni tubo acqua |
G1 1/4 |
Caratteristiche del sistema di invio serbatoi
- Adatto per fabbriche che separano il reparto di soffiaggio e il reparto gabbie
- I serbatoi di prova vengono trasportati tramite nastro trasportatore al reparto gabbie senza intervento umano
- Include area di posizionamento gabbia IBC piegata, aggraffata e punzonata
- Area di stoccaggio pallet saldati
- Percorso di assemblaggio automatico pallet
- Saldatura pallet
- Area di assemblaggio gabbia e pallet rotante Passaggio sicuro
- Area di stoccaggio piastre pallet / Alimentazione automatica
Perché scegliere Hwashi?
- Oltre 20 anni di esperienza nella tecnologia di saldatura e automazione
- Certificato ISO 9001 e approvato CE per standard di qualità internazionali
- Supporto tecnico 24 ore su 24, 7 giorni su 7 e servizio post-vendita completo
- Soluzioni personalizzabili su misura per le tue specifiche esigenze di produzione
- Pronto per l'Industria 4.0 con capacità di integrazione IoT
